E50424 是 100 Base-T 四同轴电缆，专为 ARINC 规范 664 定义的机载应用而设计。E50424 的整体设计允许更小的总直径和重量，同时超过类别 5e 要求。E50424 的镀银铜导体结构被含氟聚合物介电绝缘层包围，确保导电性均匀，可焊性极佳。E50424 设计用于端接 ARINC 600 和 D38999 四同轴触点，并与任何设计用于 Draca Fileca 电缆 P/N F4704 的触点兼容。 100%箔和85%编织屏蔽提供双重屏蔽，以保持技术性能。含氟聚合物护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装

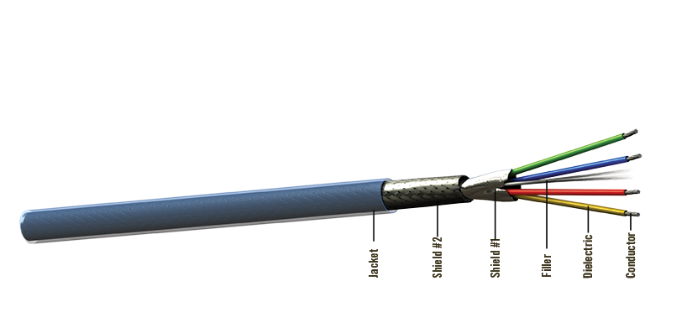

电缆结构

• 导体：绞合镀银铜

• 电介质：聚四氟乙烯

• 填料：纱线

• 屏蔽 #1：铝/卡普顿箔

• 屏蔽#2：镀银铜编织层

• 夹克： FEP， 半透明蓝色

颜色代码

• 对 #1： 红/蓝

• 对 #2： 黄色/绿色

物理数据

• 导体：24 AWG 绞合式 SPC

• 屏蔽覆盖率：100%（箔）%箔/ 85%（编织）%编织

• 温度范围：-55/200°C

• 外径： 英寸（毫米）0.17 （4.32）

• 最小弯曲半径：单位（毫米）1.00 （25.40）

• 重量：磅/100 英尺（千克/100 米）2.70 （4.00）

电气数据

• 阻抗：欧姆100

• 电容： pF/英尺 （米）13.00 （42.70）

• 传播速度：69.50%

• 额定介电电压： （kV， RMS）1.50

• 直流电阻：欧姆/1000 英尺 （m）24.20 （79.40）

• 最远距离：* 英尺（米）236 （72）

衰减

。
