在方型插座上将2个螺栓安装在插座的两个对角位置(请见图9-266所示)，螺栓头正面朝着插头一侧，如果没有特殊要求插座的主定位朝上或朝前方向位置;将一个件号ABS0123或E0512螺栓安装在插座的固定盘.上穿过配电板安装孔与底座板进行固定,如果需要在平垫片外侧加装弹簧垫片，在每个螺栓上各自放置一个平垫片安装到插座的固定孔中，按照手册要求拧紧螺栓并磅螺栓的扭力矩。将圆型插座穿入配电板，螺帽朝着插头一侧，如果没有特殊要求插座的主定位朝上或朝前方向位置;带上圆型插座螺帽，按照手册要求拧紧螺栓并磅螺栓的扭力矩(请见图9- 267所示)，在固定螺母上打上保险。

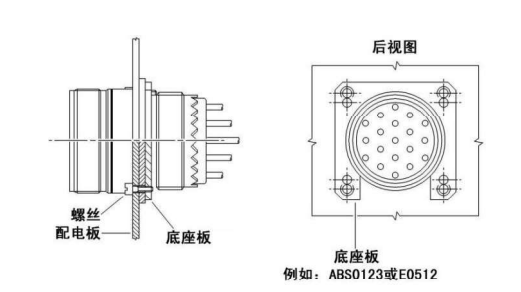

图9-266 方型插座的安装视图

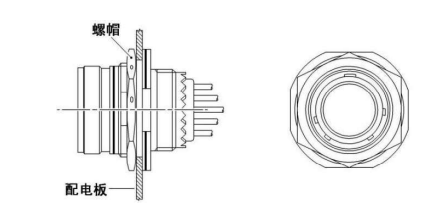

图9-267 圆型插座的安装侧视图
2.插头的拆卸/安装和防松动措施
图9-268 皮带扳手介绍

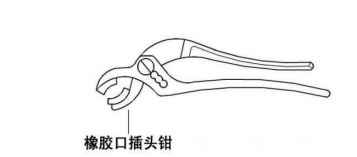

图9-269 插头钳介绍

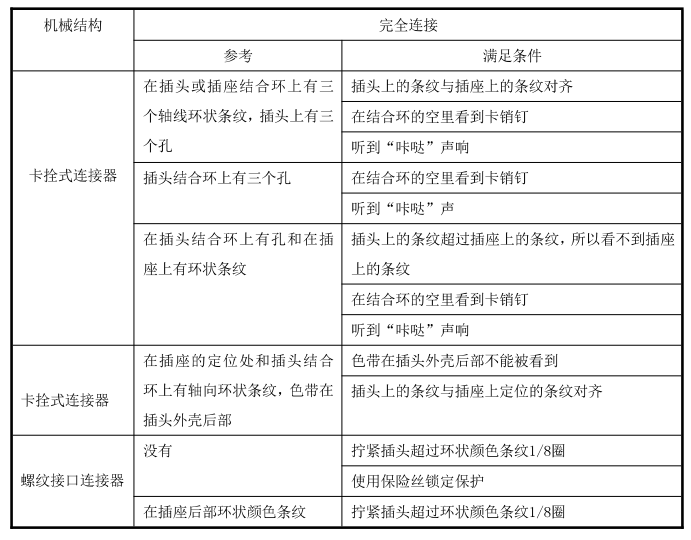

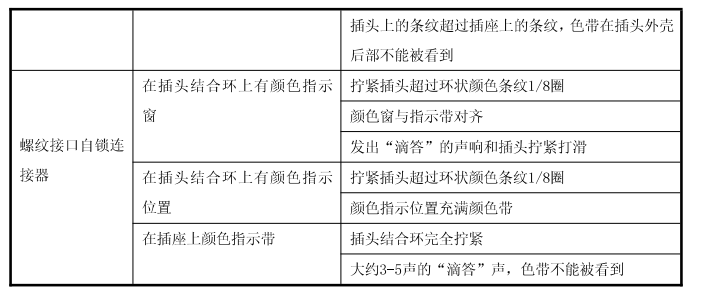

表9-46 满意连接器安装
首先使用异丙醇彻底清洁连接器，选择需要的拧紧插头工具皮带扳手(请见图9-268所示)或安全插头钳(请见图9-269所示)，不允许使用鹰嘴钳和鱼口钳;检查插头/插座的连接器编号是否成套，插头的定位是否与插座相同，对准主定位将插头连接环末端套在插座的连接环末端。
如果使用插头钳拧紧插头，首先调节插头钳的钳口范围，确保插头的直径在插头钳的作用范围内;用手先带紧插头的连接环确保带紧过程中没有卡阻现象，使用插头钳的橡胶钳口固定住插头连接环外部直径顺时针拧紧插头并到指定位置(请见图9-270所示)，按照表9-46所示检查插头/插座连接满意度，使用保险丝锁定保护方法将插头的扭力值锁定在规定范围。
如果需要拆卸插头，首先调节插头钳的钳口范围，确保插头的直径在插头钳的作用范围内;使用插头钳的橡胶钳口固定住插头连接环外部直径逆时针松开插头，用手从插座上拧松插头并，脱开插座。

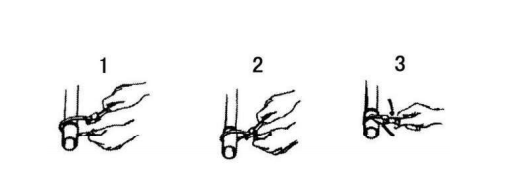

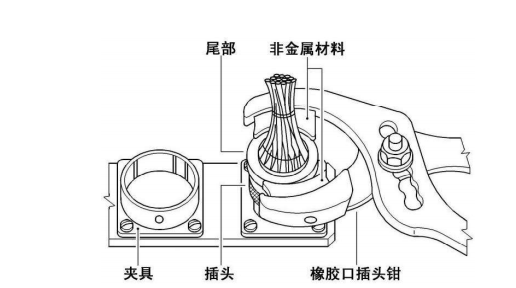

图9-270 插头钳操作方法介绍
如果使用皮带扳手拧紧插头,先用手先带紧插头的连接环确保带紧过程中没有卡阻现象，将皮带扳手固定在插头上，拉紧皮带扳手的皮带(请见图9-271所示)，手握皮带扳手手柄顺时针方向旋转拧紧插头，按照表9- 46所示检查插头/插座连接满意度。如果需要拆卸插头，首先将皮带扳手固定在插头上，拉紧皮带扳手的皮带，手握皮带扳手手柄逆时针方向旋转拧松插头，用手从插座上拧松插头并脱开插座。

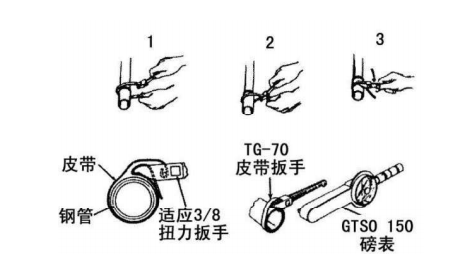

图9-271 插拧紧工具介绍
如果需要磅插头的扭力值使用皮带扳手加上磅表来磅插头的扭力矩(请见图9-272所示),先将皮带扳手固定在插头上，拉紧皮带扳手的皮带，手握皮带扳手手柄顺时针方向旋转拧紧插头，将磅表插在皮带扳手上的3/8方孔上，手握磅表将插头磅到规定的扭力值(请见表9-47所示)，插头磅扭力值程序需要连续执行磅两次。按照表9-46所示检查插头/插座连接满意度，使用保险丝锁定保护方法将插头的扭力值锁定在规定范围。

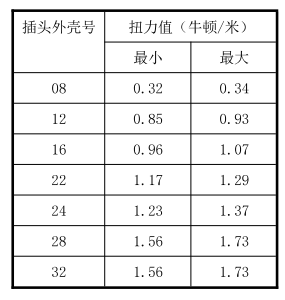

表9-272 连接器的扭力值
图9-47 插拧紧工具介绍
