1.ABS0249系列拼接头
ABS0249拼接头件号含义请见图9-242所示,ABS0249类型拼接头工作温度最低-52℃(-61.60F')，最高649℃ ( 1200.20F)。在导线上套上绝缘套管，参见表9-36 从导线末端去除导线绝缘;根据拼接头的件号参见表9-37选择合适的夹接工具，将拼接头的一侧末端放置在夹接工具的模块上，闭合夹接工具的手柄但不能完全闭合夹接工具的手柄将拼接头固定在夹接工具的模块上，将绝缘去除工作完成后的导线送入拼接头的夹接筒，确保从观察孔中看到导线芯线到达拼接头的止位，导线的绝缘层进入拼接头的绝缘筒，完全闭合夹接工具的手柄直到到达力矩后夹接工具自动复位防倒转棘轮反转，夹接工具自动打开，从夹接工具的模块上取下拼接头;重复上述步骤完成拼接头的另一侧夹接工作。

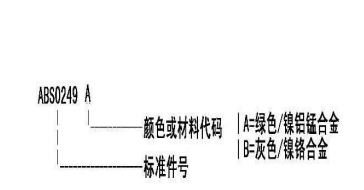

图9-242 ABS0249系列拼接头件号描述

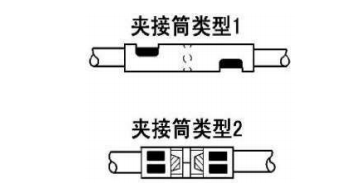

图9-243 ABS0249系列拼接头

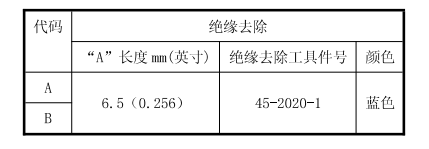

表9-36 ABS0249X拼接头导线绝缘去除长度

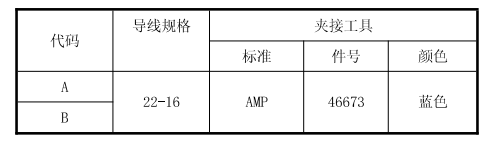

表9-37 ABS0249X拼接头夹接工具
2.E0360系列拼接头
E0360系列拼接头件号含义请见图9-244所示，E0360 系列拼接头由2个NSA937210MBXXXX套管和1个NSA936812-XX拼接头组成，拼接头夹接筒有3种类型，组装程序完全相同（请见图9-245所示)。E0360系列类型拼接头工作温度最低-55℃ (-67.00F)，最高260℃ (500.00F)。从表9-38中选择热缩套管放置在导线上，参见表9-39从导线末端去除导线绝缘;根据拼接头的件号参见表9-40选择拼接头夹接工具，确保绝缘套管放置在导线上，将拼接头的一端放在夹接工具的模块上，确认拼接头在夹接模块的合适位置上，拼接头不同类型的夹接筒夹接位置是不同的，闭合夹接工具的手柄但不能完全闭合夹接工具的手柄将拼接头固定在夹接工具的模块上，将绝缘去除工作完成后的导线送入拼接头的夹接筒，握紧导线完全闭合夹接工具的手柄直到到达力矩后夹接工具自动复位防倒转棘轮反转，夹接工具自动打开，从夹接工具的模块上取下拼接头;重复上述步骤完成拼接头的另一侧夹接工作（请见图9-246所示)。将套管1（短套管）放置拼接头的合适位置上，使用热缩工具完成热缩工作;等待套管1（短套管）完全冷却之后再将套管⒉(长套管）放置拼接头的合适位置上，使用热缩工具完成热缩工作，确保套管在正确的位置上。

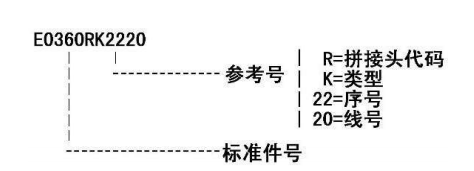

图9-244 E0360系列拼接头件号描述

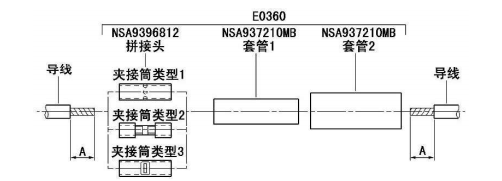

图9-245 E0360系列拼接头

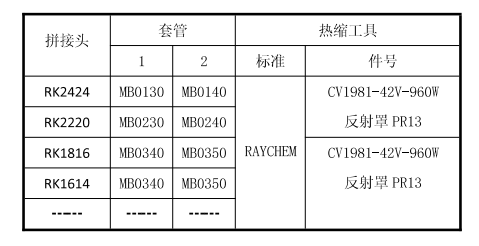

表9-38 E0360RKXXXX系列拼接头使用的热缩套管举例

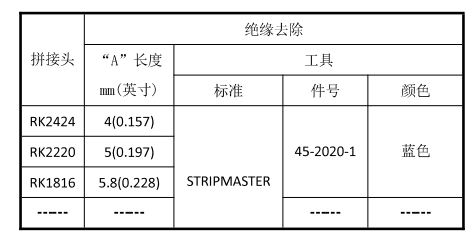

表9-39 E0360RKXXXX系列拼接头导线绝缘去除长度举例

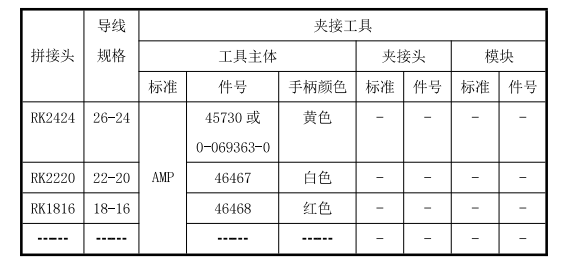

表9-40 E0360RKXXXX系列拼接头夹接工具举例
图9-246 E0360系列夹接后拼接头
3.NSA936803系列拼接头

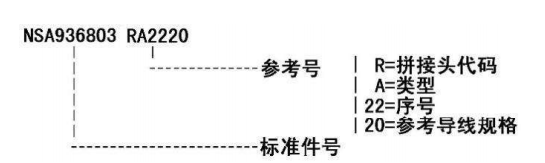

图9-247 NSA936803系列拼接头件号描述

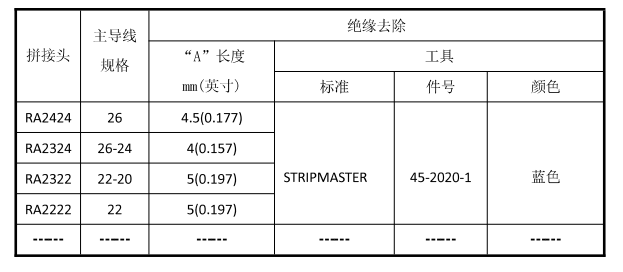

表9-41 NSA936803RAXXXX系列拼接头导线绝缘去除长度举例
NSA936803系列拼接头件号含义请见图9-247所示，NSA936803系列拼接头由1个NSA936810-XX连接管、1个NSA936811-XX套管和1个NSA936812-XX拼接头组成，拼接头夹接筒有2种类型，组装程序完全相同（请见图9-248所示)。NSA936803系列类型拼接头工作温度最低-55℃ (-67.00F)，最高260℃ (500.00F)。在导线上套上绝缘套管，参见表9-41从导线末端去除导线绝缘;根据拼接头的件号参见表9-42选择拼接头夹接工具，确保绝缘套管放置在导线上，如果需要在芯线上安装连接套管，RA1212拼接头只能使用在14号导线，在去除绝缘完成工作的芯线上套上金属连接管;将拼接头的一端放在夹接工具的模块上，将拼接头的一侧末端放置在夹接工具的模块上，闭合夹接工具的手柄但不能完全闭合夹接工具的手柄将拼接头固定在夹接工具的模块上，将绝缘去除工作完成后的导线送入拼接头的夹接筒，确保从观察孔中看到导线芯线到达拼接头的止位，导线的绝缘层进入拼接头的绝缘筒，完全闭合夹接工具的手柄直到到达力矩后夹接工具自动复位防倒转棘轮反转，夹接工具自动打开，从夹接工具的模块上取下拼接头;重复上述步骤完成拼接头的另一侧夹接工作。如果夹接其他拼接头，将拼接头的一端放在夹接工具的模块上，将拼接头的一侧末端放置在夹接工具的模块上，闭合夹接工具的手柄但不能完全闭合夹接工具的手柄将拼接头固定在夹接工具的模块上，将绝缘去除工作完成后的导线送入拼接头的夹接筒，确保从观察孔中看到导线芯线到达拼接头的止位，导线的绝缘层进入拼接头的绝缘筒，完全闭合夹接工具的手柄直到到达力矩后夹接工具自动复位防倒转棘轮反转，夹接工具自动打开，从夹接工具的模块上取下拼接头;重复上述步骤完成拼接头的另一侧夹接工作（请见图9-249所示)。

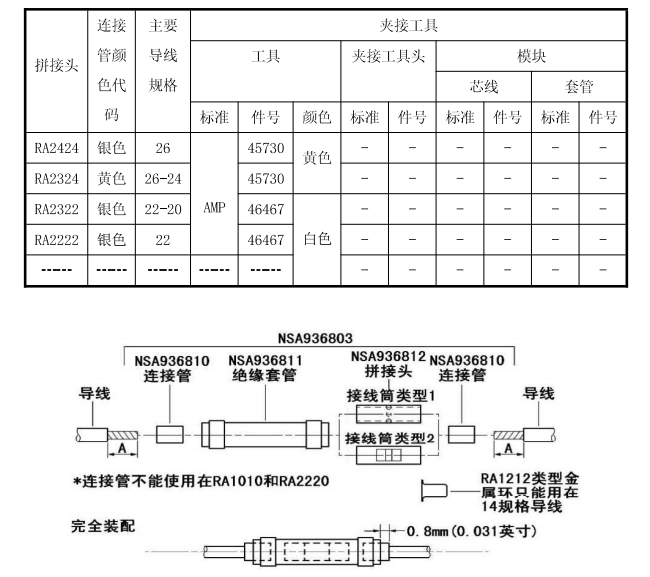

表9-42 NSA936803RAXXXX系列拼接头夹接工具举例

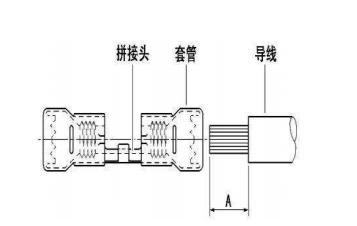

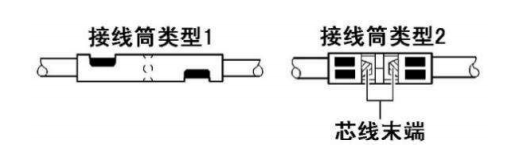

图9-248 NSA936803系列拼接头
将套管放置拼接头的合适位置上，密封环在套管下面，他们必须伸出套管0.8mm(0.0314英寸)，将一侧的绝缘套管放置在夹接工具的夹接模块上，小心轻微握紧夹接工具手柄，直到到达力矩后夹接工具自动复位防倒转棘轮反转，夹接工具自动打开，从夹接工具的模块上取下拼接头;重复上述步骤完成拼接头的另一侧夹接工作，检查套管确保在正确地位置上。
图9-249 NSA936803系列夹接后拼接头
4.NSA936809 RG系列拼接头

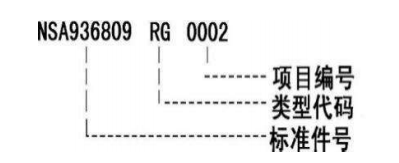

图9-250 NSA936809 RG系列拼接头件号描述

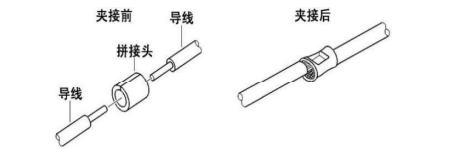

图9-251 NSA936809 RG系列拼接头夹接装配程序

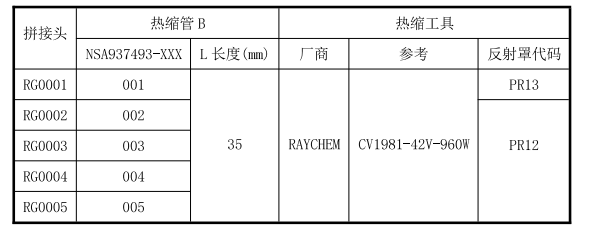

表9-43 拼接头使用的热缩工具和热缩管
NSA936809 RG系列类型拼接头属于高温并行拼接头（请见图9-250所示)，最大工作温度最低260℃(500F)，夹接程序完全相同（请见图9-251示)。根据拼接头和拼接头的安装位置参见表9-43选择合适的热缩管长度、直径、温度等级和热缩工具，将热缩管放置到在导线上，如果需要使用NSA937502防护套管放置在去除导线两侧，根据导线规格参见表9-44选择合适的拼接头，并从导线末端去除导线绝缘，确保芯线不能出现损伤;参见图9-252所示完成拼接头的夹接程序，根据拼接头的件号参见表9-45选择合适的夹接工具，将拼接头的中间位置对准夹接工具夹接模块的中心，如果拼接头存在接缝，拼接头的接缝中心必须紧靠夹接工具夹接模块的凹槽中心，拼接头的接缝不允许靠着夹接工具夹接模块的凸出部分，轻轻挤压夹接工具手柄直至将拼接头固定在夹接工具的模块上，将去除绝缘完成的导线插入拼接头的夹接筒，确保所有的芯线全部进入拼接头的夹接筒;再次闭合夹接工具的手柄直到到达力矩后夹接工具自动复位防倒转棘轮反转，夹接工具自动打开，从夹接工具的模块上取下拼接头。确保导线绝缘没有进入拼接头的夹接筒，夹接工具模块凹痕夹接在拼接头的中央位置，拼接头上不能出现过度挤压的现象，拼接头每侧末端与导线绝缘层长度小于1.5mm(0.0590英寸);将热缩管B动到拼接头的中心位置完成热缩工作（请见图9-253、图9-254和图9-255所示)。

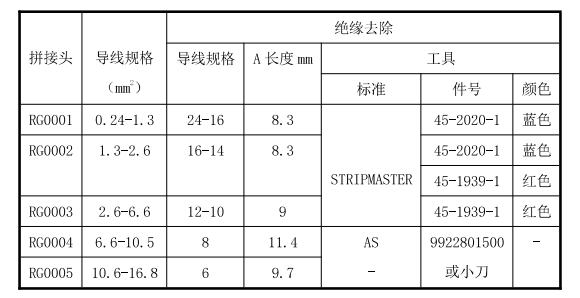

表9-44 NSA936809RGXXXX系列拼接头导线绝缘去除长度

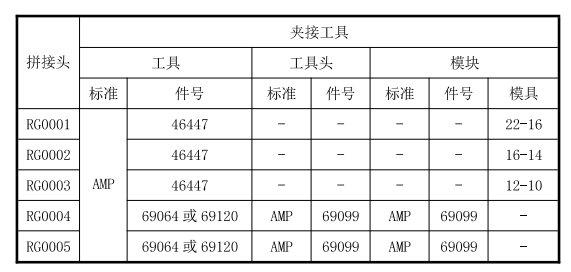

表9-45 NSA936809RGXXXX系列拼接头夹接工具

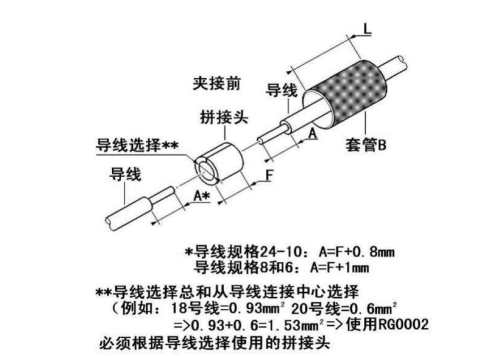

图9-252 NSA936809 RG系列拼接头夹接装配程序

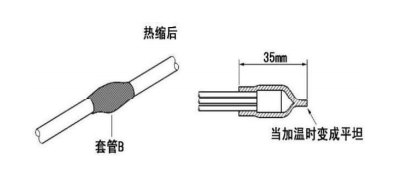

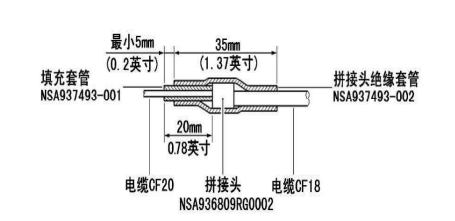

图9-253 NSA936809 RG系列拼接头热缩

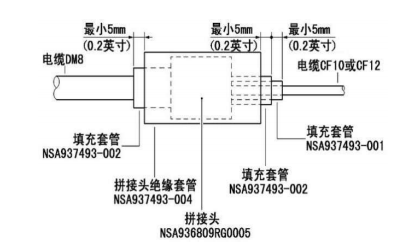

图9-254 NSA936809 RG系列拼接头热缩
图9-255 NSA936809 RG系列拼接头热缩
