在民用航空器线路系统中使用了大量的接线块又叫终端块(俗称接线块)，这些接线块主要用于增压区域配电板、设备架、设备舱使用或非增压区域密闭式配电盒使用，接线块的作用就是将需要连接的两根或多根导线连接在一起;接线块只能适用于功率电流比较小电路连接或各类传感器传输信号的连接。接线块最大极限连接导线是AWG 12号线，作为更粗的导线和非增压区域的导线连接使用接线柱完成连接功能。接线块分为接地块和连接块，在连接块中又分为连接块和高密度连接块，在标准连接块中又分连接块和组件块，在组件块又分电阻连接块、电容连接块和二极管连接块。
2. YHLZG接地接线块的拆装
1)接地接线块件号介绍

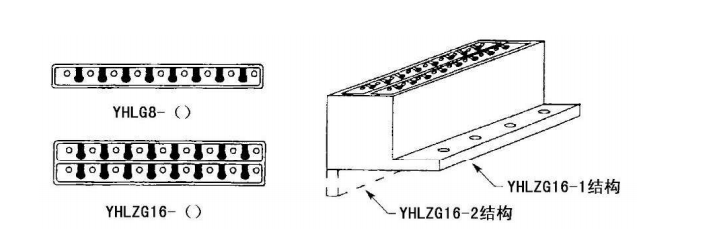

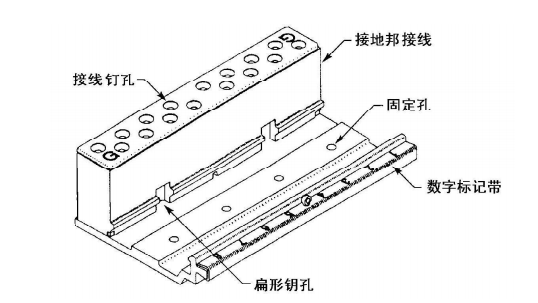

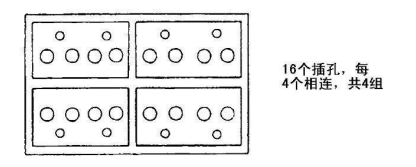

图8-471 YHLZG 接地接线块结构

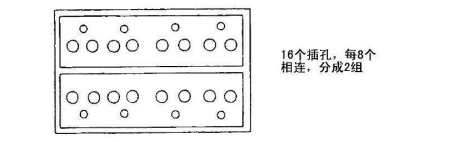

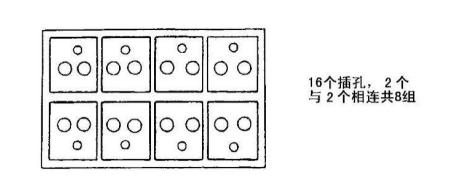

接地接线块用于各个飞机系统小功率的直流(DC)、交流(AC)回路接地和静电敏感接地(也就是壳体接地) ;接地接线块有两种系列型号(请见图8-471所示)，有8个连接孔的是YHLG8-() (请见表8-83所示)，有16个连 接孔的是YHLG16-();系统号后面跟着的小号1代表是接线块直接安装在金属平面结构，小号2代表接线块安装在直角金属结构;必须牢记无论你安装任何型号的接地接线块安装完成后必须使用4个测试端的毫欧表或微欧表测量接触电阻。

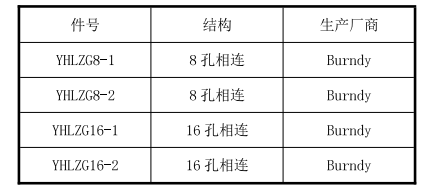

表8-83 接地接线块件号
2)接地接线块插钉件号
表8-84 接线块插钉件号举例

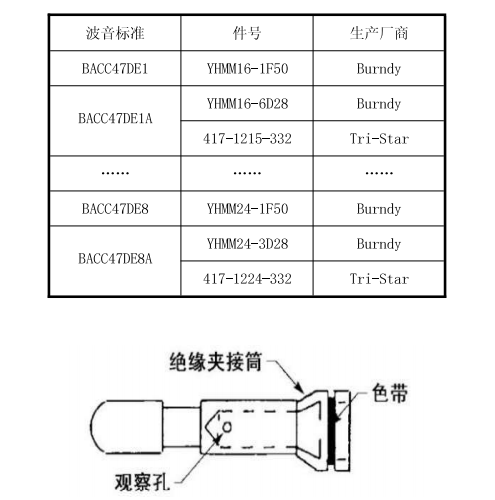

图8-472 BACC47DE ( ) A插钉
3)接地接线块插钉的拆除

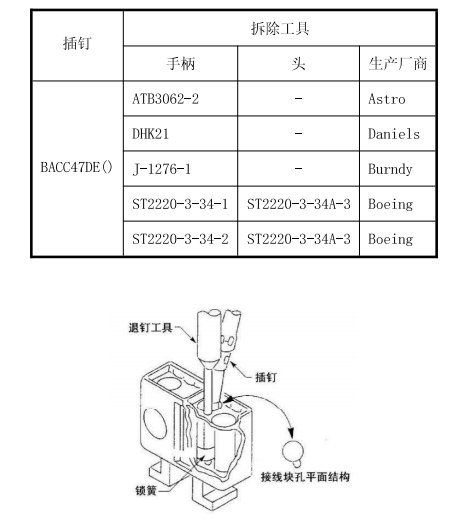

表8-85 接地块插钉拆除工具

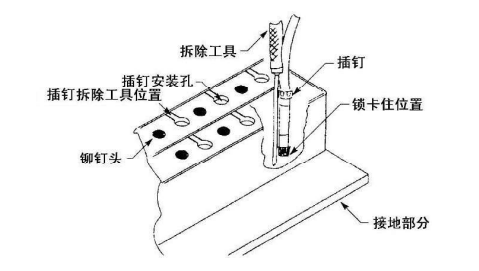

图8-473 接地块插钉的拆除
从表8-85中选择接地块插钉拆除工具，将退钉工具的尖部插入与插钉相邻的槽缝中(请见图8-473所示)，将退钉工具继续向下推进槽缝直至到达止位，退钉工具到达止位后插钉自动开锁，如果插钉自动松锁说明插钉出现了损伤或接线块锁定机构出现了问题;小心扯拽带钉导线从接地接线块的孔中取出，从槽缝中拔出工具。
4)接地接线块插钉的夹接
表8-86 插钉夹接工具

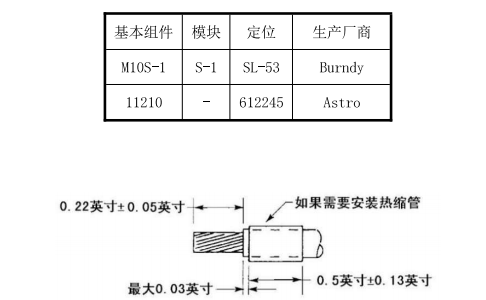

图8-474 导线准备

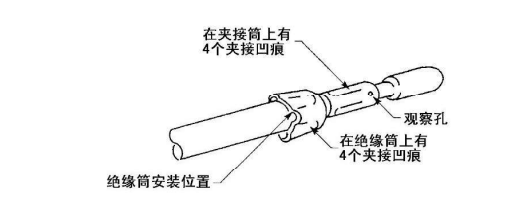

图8-475 插钉夹接

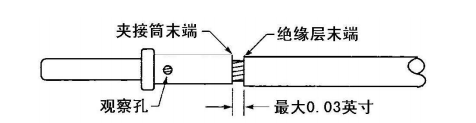

从导线末端去除0.22英寸士0.05英寸的绝缘层(请见图8-474所示)，如果导线绝缘层直径超出插钉绝缘筒的夹接范围，参照20-00-11选择温度等级B级，抵抗液力油腐蚀能力1级的热缩管，截取0. 5英寸士0.13英寸长度的热缩管套在导线上,确保导线直径在热缩管的收缩范围内，热缩管的前末端距离导线绝缘层末端最大0.03英寸，按照20-10-14热缩管施工程序进行施工;将导线芯线送入插钉夹接筒，确保从插钉的观察孔中看到芯线，导线绝缘进入插钉的绝缘杯;从表8-94选择夹接工具及其附件夹接插钉(请见图8-475所示)，确保插钉上有4个夹接模块痕迹，插钉夹线简将芯线夹紧，插钉的绝缘杯抱紧导线绝缘。
5)接地接线块插钉的安装

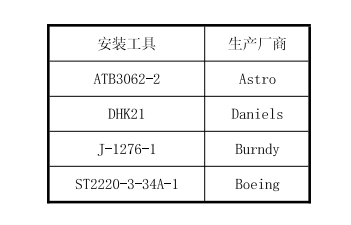

表8-87 插钉安装工具

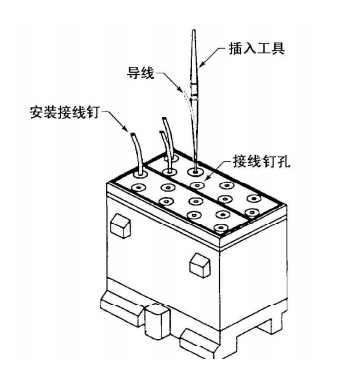

从表8-87中选择接地块插钉送工具，使用拇指和食指将插钉插入接地接线块的孔中(请见图8-476所示)，将送钉工具的尖部顶住插钉的末端，将送钉工具继续向下推进将插钉直至到达止位，确保接地接线块锁住插钉，轻轻地使用拇指和食指拨弄导线，就算是手指甲也会对导线绝缘造成损伤，慢慢地拿出送钉工具。

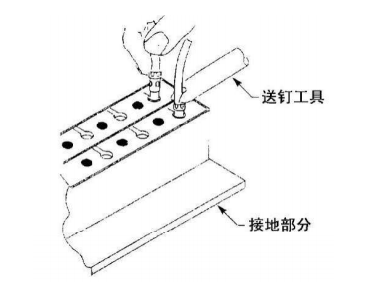

图8-476 插钉安装
3. BACM15C、YHLZD- ()和YHLZR- ()接线块的拆装
1)接线块件号描述

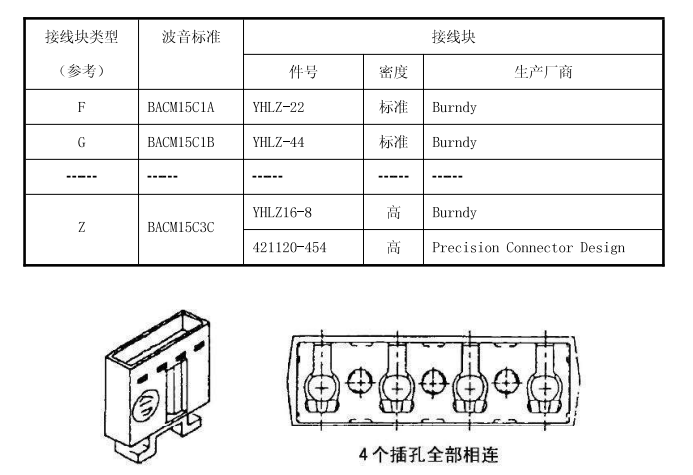

表8-88 接线块件号

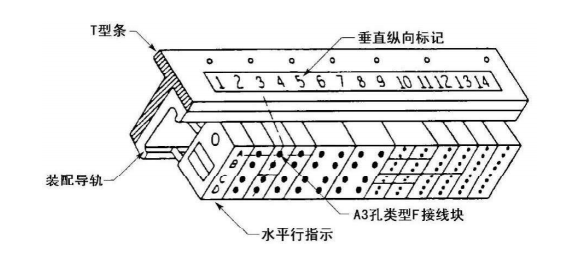

图8-477 类型F接线块结构
图8-478 类型G接线块结构
图8-479 类型H接线块结构
图8-480 类型X接线块结构
图8-481 类型Y接线块结构
图8-482 类型Z接线块结构

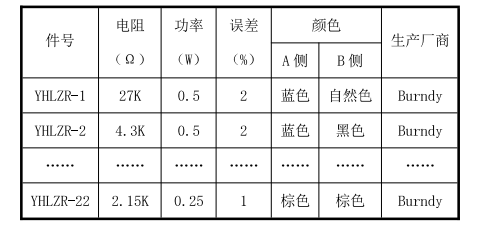

表8-89 电阻组件接线块件号举例

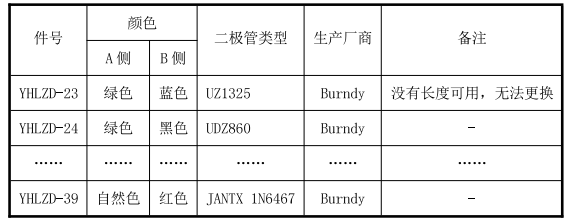

表8-90 二极管组件接线块件号举例

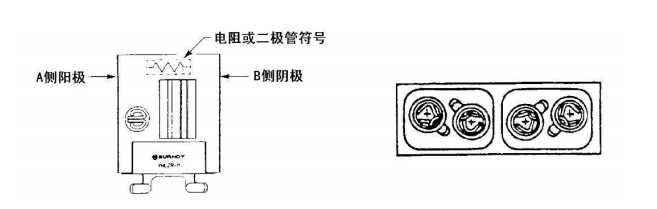

图8-483 类型F电阻和二二极管接线块结构

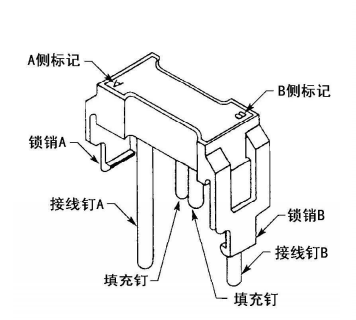

图8-484 接线块相关组件
图8-485 M39029/11-145 插钉
图8-486 接线块安装位置
2)插钉的拆卸
从表8-91中选择接地块插钉拆除工具，将退钉工具的尖部插入与插钉相邻的槽缝中(请见图8-572所示)，将退钉工具继续向下推进槽缝直至到达止位，退钉工具到达止位后插钉自动开锁，如果插钉自动松锁说明插钉出现了损伤或接线块的锁定机构出现了问题;小心扯拽带钉导线从接地接线块的孔中取出，从槽缝中拔出工具。
表8-91 插钉拆除工具
图8-487 插钉的拆除

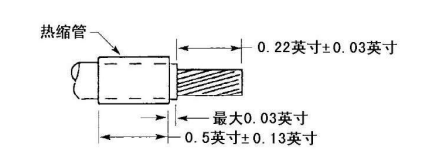

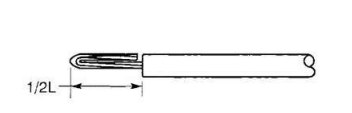

图8-488 导线准备
3)接地接线块插钉的夹接
从导线末端去除0.22英寸士0.05英寸的绝缘层(请见图8-488所示)，如果导线绝缘层直径超出插钉绝缘筒的夹接范围，参照20-00-11选择温度等级B级，抵抗液力油腐蚀能力1级的热缩管，截取0.5英寸士0.13英寸长度的热缩管套在导线上,确保导线直径在热缩管的收缩范围内，热缩管的前末端距离导线绝缘层末端最大0.03英寸，按照20-10-1 4热缩管施工程序进行施工;将导线芯线送入插钉夹接简，确保从插钉的观察孔中看到芯线，导线绝缘进入插钉的绝缘杯;从表8-92选择夹接工具及其附件和夹接插钉(请见图8-489所示)，确保插钉上有4个夹接模块痕迹( 请见图8-490所示)，插钉夹线桶将芯线加紧，插钉的绝缘杯抱紧导线绝缘。
表8-92 插钉夹接工具

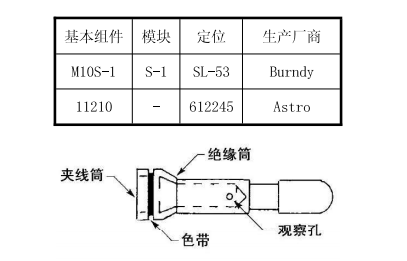

图8-489 插钉介绍

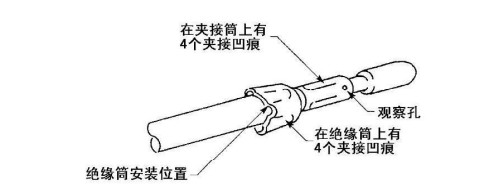

图8-490 插钉夹接
4)接地接线块插钉的安装
从表8-93中选择接地块插钉送工具，使用拇指和食指将插钉插入接地接线块的孔中(请见图8-491所示)，将送钉工具的尖部顶住插钉的末端，将送钉工具继续向下推进将插钉直至到达止位，确保接地接线块锁住插钉，轻轻地使用拇指和食指拨弄导线，就算是手指甲也会对导线绝缘造成损伤，慢慢地拿出送钉工具。
表8-93 插钉安装工具
图8-491 插钉安装
图8-492 接线块在导轨.上的安装
4. S280W555- ()接线块的拆装
1)件号描述
S280W555-( )接线块主要用于B737-800/900、B777、B787和B747-8/9等目前正在服役的主力机型，由于S280W555 ( )接线块占地面积小，工作可靠，维护和更换方便等原因是替代原有的终端块的最好方式。S280W555-( )接线块有接线接线块、接地接线块和组合接地块。

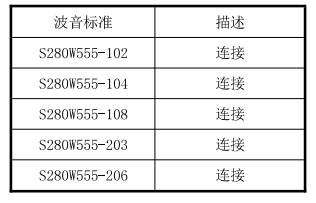

表8-94 S280W55- ()接线块件号

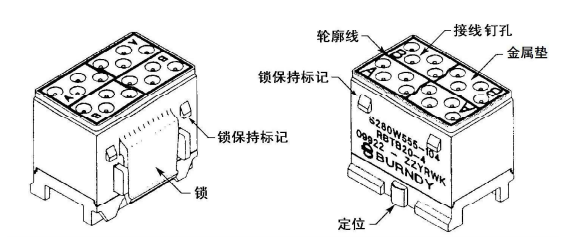

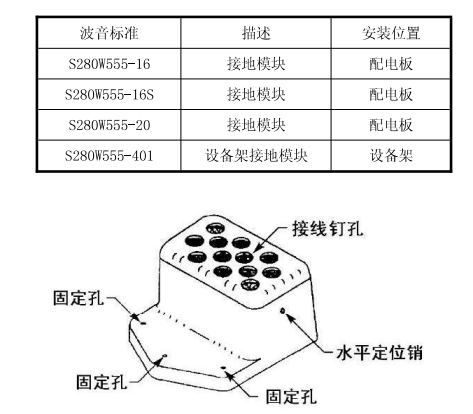

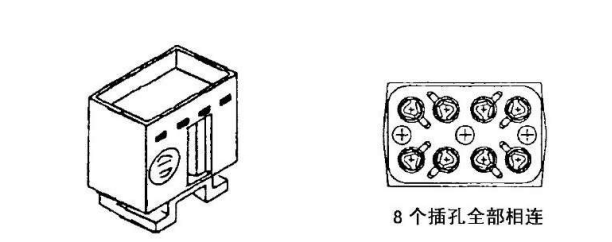

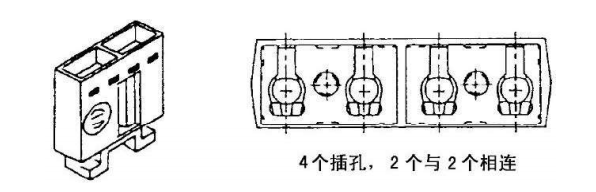

图8-493 S280W555- ( )接线块
表8-95 S280W55- ()接地接线块件号
图8-494 S280W555- ( )接地接线块

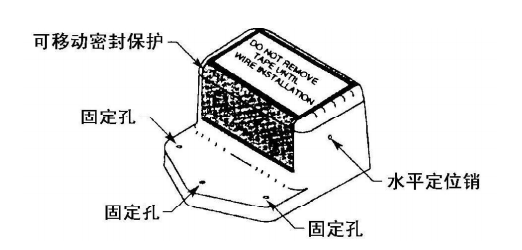

图8-495 S280W555- ( )密封接地接线块

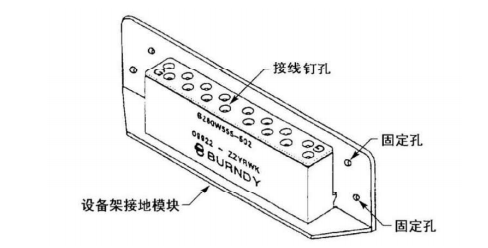

图8-496 S280W555- ()设备架接地接线块

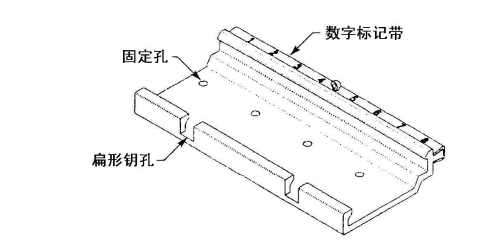

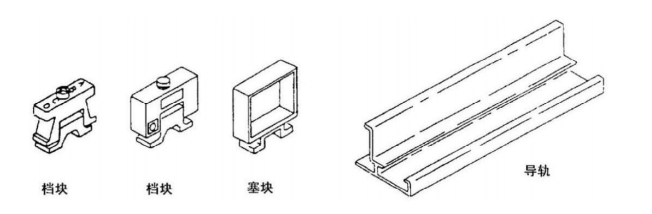

图8-497 S280W555-6 ()导轨
图8-498 S280W555-5 ( )组合接线块

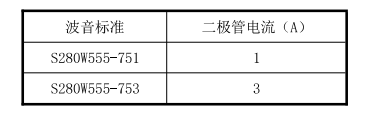

表8-96 二极管接线块件号

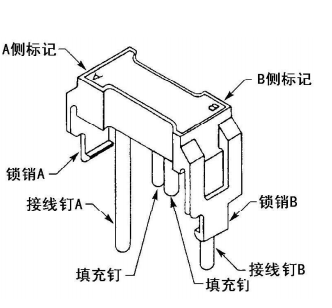

图8-499 S280555-7 ()二极管接线块
图8-500 S280W555-7 ( )电阻接线块
表8-97 插钉件号举例

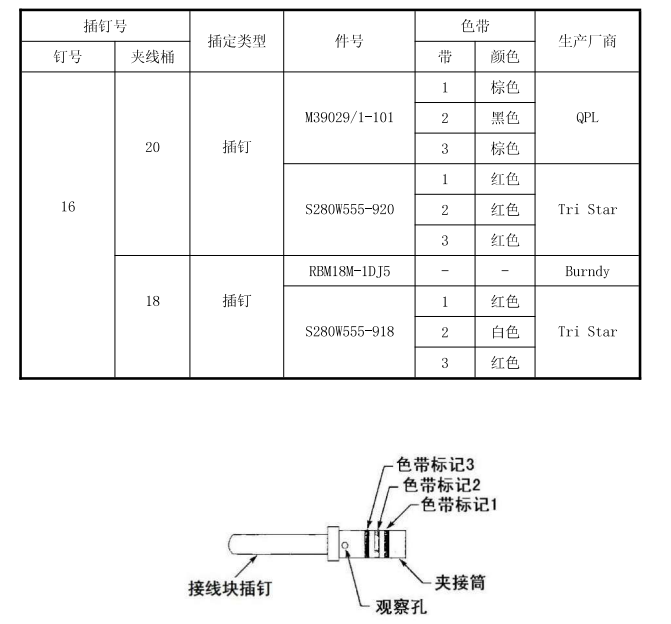

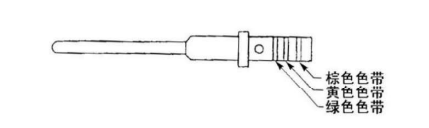

图8-501 接线块插钉
2)接线块的拆卸

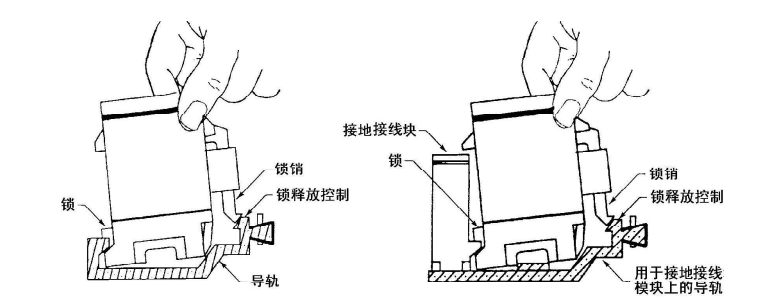

从导轨上拆卸S280W555-5 ()接线块和组合接线块只需按压接线块上的释放控制锁就可打开(请见图8-502所示)，用手捏住接线块从导轨上拆下(请见图8-503所示); S280W555-5()接线块除了连接导线/电缆外，还可以在顶部连接组件(二极管、电阻、电容等)构成具有保护功能的电路，根据顶部组件的功能不同从表8-98找到接线块顶部组件拆卸工具，从接线块侧面插入顶部组件的锁销(请见图8-504所示)，打开接线块与顶部组件的锁销连接，拔出接线块顶部组件。

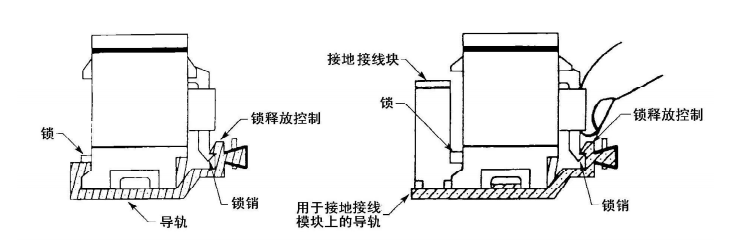

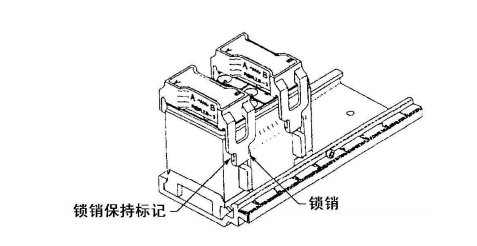

图8-502 接线块块锁销的位置
图8-503 从导轨上安装接线块

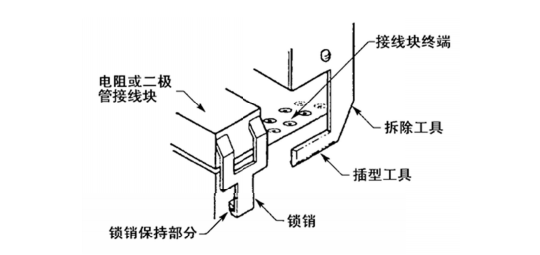

图8-504 二极管或电阻接线块的拆除

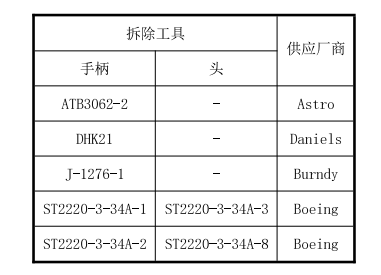

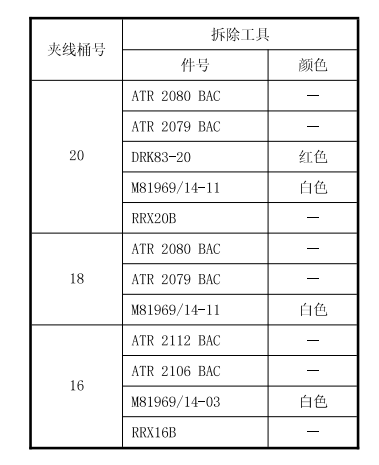

表8-98 接线块拆除工具

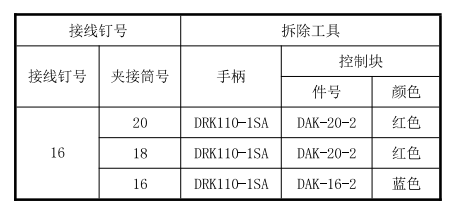

表8-99 接线块钉拆除工具
表8-100 断线接线钉拆除工具
根据接线块插钉的夹线桶号从表8-99中选择退钉工具,如果接线块的插钉上的导线已断，从表8-100中选择断线钉选择退钉工具，按照后退连接器的方法进行退钉工作，这里不再重复介绍。
3)接线块的装配
根据导线类型代码选择绝缘去除工具，根据导线规格和夹接筒号按照表8-101所示从导线末端去除绝缘层(请见图8-505和图8 -506所示)，将完成绝缘去除工作的导线送入接线块插钉的夹接筒，确保从接线块钉的观察孔中看见芯线横穿过孔，导线绝缘末端距离夹线桶末端距离小于0. 03英寸(请见图8-507所示)。从根据导线线号和夹线桶号表8-102中选择夹接工具和定位器的件号，按照线号设置夹接工具的夹接档位，将夹接工具处于完全放松状态安装定位器，在定位器.上设置插钉的尺寸，将接线块插钉放入定位器，将绝缘去除完成的导线芯线送入接线钉夹接筒，完全按压夹接工具直至到达力矩后完全释放，从定位器上取出夹接完成的接线块插钉。

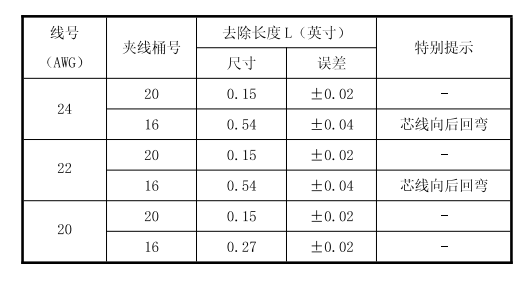

表8-101 导线绝缘去除长度

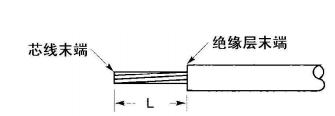

图8-505 导线准备
图8-506 芯线向后回弯
图8-507 芯线在夹接筒的位置

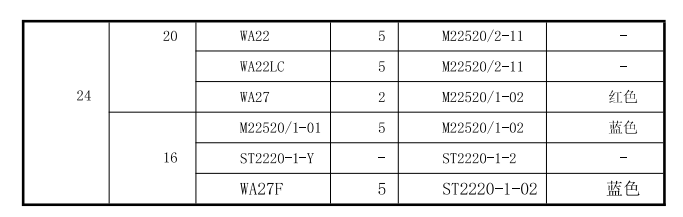

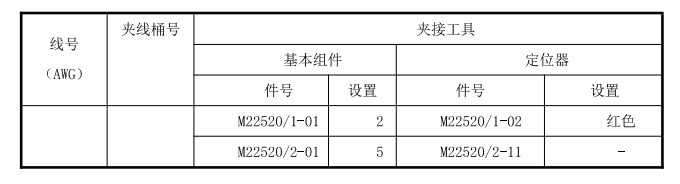

表8-102 夹接工具举例

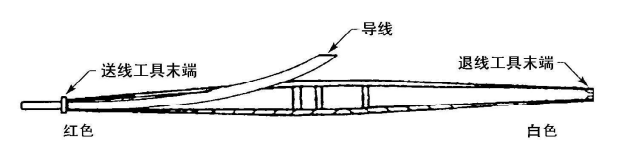

根据接线块插钉夹线桶的号在表8-103中选择送钉工具,按照典型后退连接器的送钉方法，将接线块插钉送入具体的位置(请见图8 -508所示)。

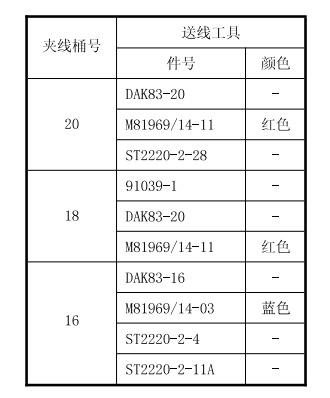

表8-103 接线钉送线工具

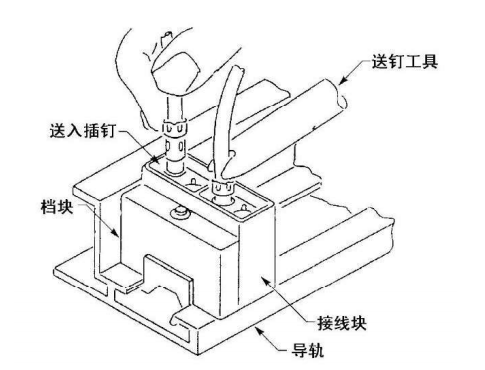

图8-508 接线块钉送线工具上的操作
图8-509 接线块在送线工具上的位置

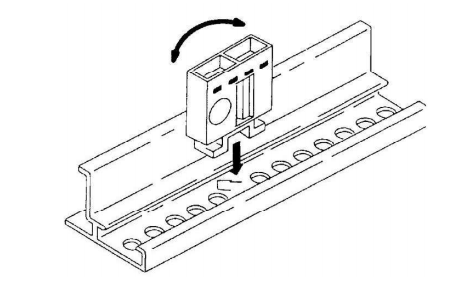

在导轨上安装S280W555-5()接线块和组合接线块只需将接线块顶部的锁对准导轨上的卡槽往下按压接线块即可安装(请见图8-510所示),插入接线块到位后接线块的锁销被接线块导轨上的锁释放控制卡住锁定在接线块导轨上(请见图8-511所示)。在S280W555-5 ()接线块和组合接线块安装顶部连接组件(二极管、电阻、电容等)，只需将顶部连接组件(二极管、电阻、电容等)找到准确位置后直接插入接线块(请见图8- 512所示)，直至顶部连接组件的2侧的卡栓机构卡住接线块的锁销为止(请见图8 -513所示)。
图8-510 接线块在导轨上的安装位置

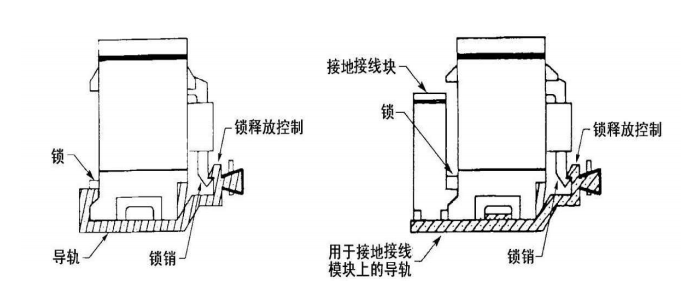

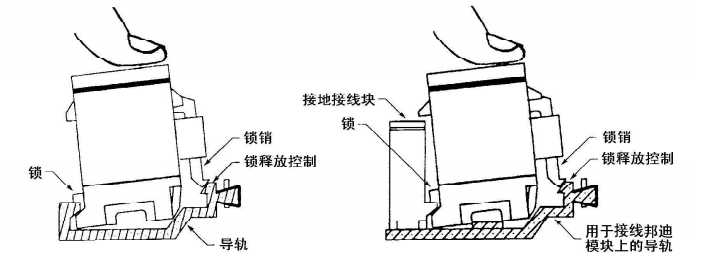

图8-511 接线块在导轨上的安装

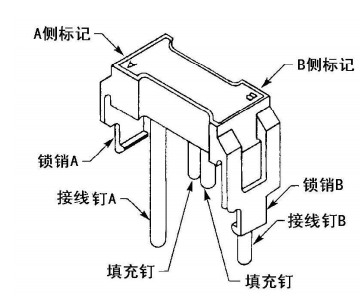

图8-512 二极管或电阻接线块结构

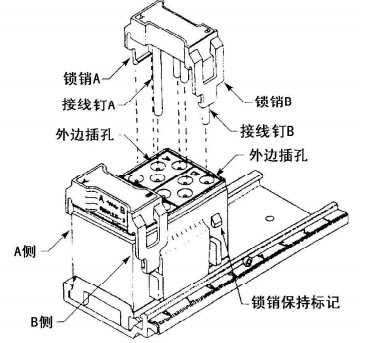

图8-513 二极管或电阻在接线块上的排列
