2. 描述
AT84AS00 8位10位2.2 GSP ADC允许高频信号的精确数字化。3.3 GHz模拟输入带宽。片上轨道保持（T/H）和数字化核心的创新设计。在2.2 GHz的采样率（超过第一奈奎斯特区）的动态性能。7.6 ENOB是在奈奎斯特条件下达到2.2个GSP，使用Gray编码的数字输出以获得最佳信噪比性能。该AT84AS00 8具有增强的频谱纯度和非常低的噪声地板，独立于频率和温度。它特别适合于性能增强（即抖动）。
AT84AS00是一个10位2.2 GSP的ADC。该装置包括前端跟踪和保持阶段（t/h），接着是模拟编码级（模拟量化器），输出模拟残差。连续的锁存器将模拟残差再生成逻辑电平。在进入纠错电路和再同步阶段之后，100Ω差分输出缓冲器。AT84AS00 8工作在全差分模式从模拟输入到数字输出。微分数据就绪输出（DR/DRB）可用以指示输出何时有效和异步。对于超过2 GSP的采样率，建议在最佳信噪比下采用灰度输出编码。
3. 特性
生产商 | E2V |
封装 | CPGA |
管脚数 | 152 |
安装 | 表面安装 |
Differential Nonlinearity | 1.5LSB |
Integral Nonlinearity (INL) | 4LSB |
最大双电源电压 | 5.25V |
最大功耗 | 5.9W |
最小双电源电压 | 4.75V |
极性 | 双极性 |
A/D转换器数量 | 1 |
模拟量输入 | 1 |
功耗 | 5W |
分辨率 | 10b |
采样率 | 2.2GS/s |
供应类型 | Dual |
4.

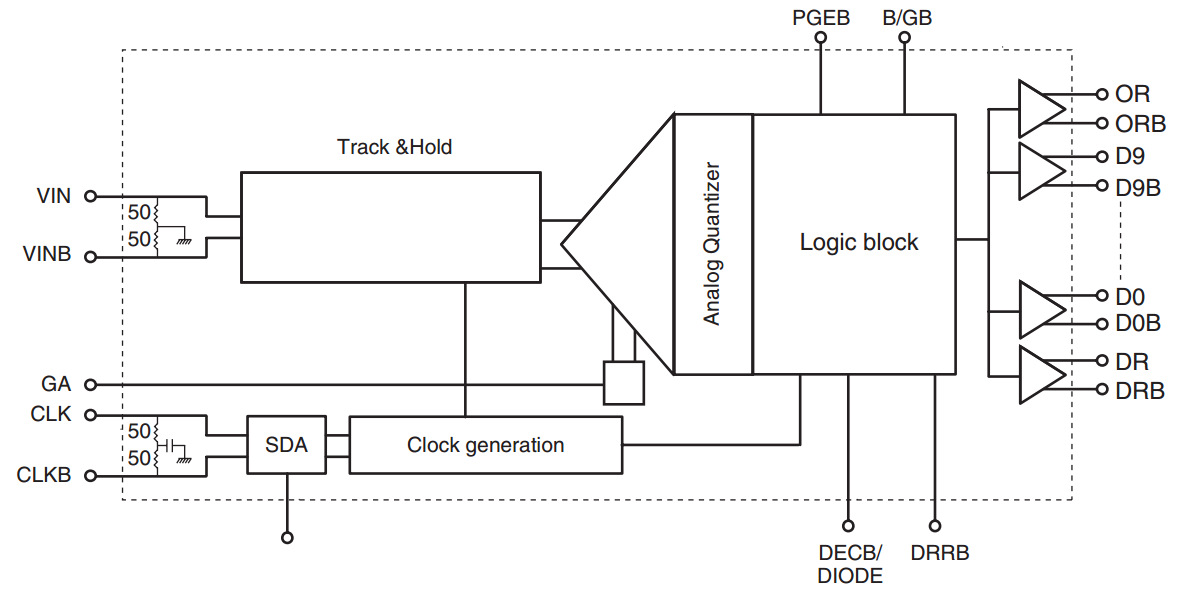

简化框图
5. 应用
l 宽带直接射频下变频
l 宽带卫星接收机
l 相控阵天线、雷达和ECM
l 高速仪器和高速采集系统
l 高能物理学
l 自动测试设备
