板卡概述

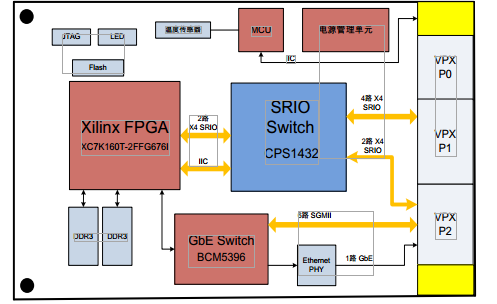

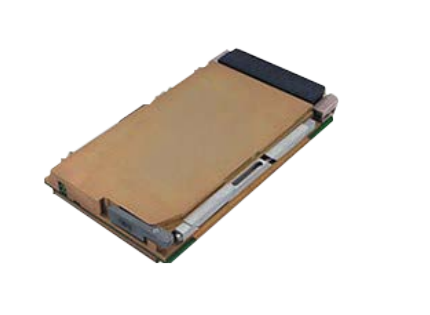

 VPX310 是一款基于 3U VPX 导冷架构的高性能 SRIO/以太网数据交换板，该板卡符合 VITA46 规范，适用于 VPX 系统内部高速数据互联和路由，板卡具有 1 片 32 端口 SRIO Switch，1 片 16 端口 GbE Switch，1 片高性能 Kintex-7  FPGA 处理器。该板卡采用标准 VPX欧式板卡设计，具有优良的抗振动设计、优良的散热性能和独特的环境防护设计，可广泛应用于雷达与中频信号采集、视频图像处理等场景。

软件支持

 可选集成板级软件开发包（BSP）：

  FPGA 底层接口驱动；

  背板互联接口开发：SRIO 驱动；

 可根据客户需求提供定制化算法与系统集成：

应用范围

 雷达与中频信号处理；

 软件无线电验证平台；

 图形与图像处理平台；

订购信息

 产品型号 产品描述

 VPX310 基于 3U VPX 导冷架构的高性能 SRIO/以太网交换板

技术指标

 3U VPX 规格，符合 VITA46 规范；

 VPX 背板互联接口：

  6 路 x4 SRIO（支持 3.125G、5G、6.25Gbps/lane）；

  6 路 SGMII 接口（支持 1000Base-X）；

  1 路 GbE 接口（支持 1000Base-T）；

 处理与交换性能：

  板载实时处理器：XC7K160T-2FFG676I；

  板载 32 端口 SRIO Switch：CPS1432；

  板载 16 端口 Ethernet Switch：BCM5396；

  支持 IIC 总线接口；

  +3.3V/+12V/+VADJ 供电，供电功率≥15W；

  独立的 VIO_B_M2C 供电（可由子卡提供）；

 动态存储性能：

  动态存储：FPGA 外挂 32 位 DDR3 SDRAM；

  存储容量：最大支持 1GByte；

 管理接口性能：

  支持 IPMB 总线接口；

  板载 1 片单片机进行整板管理；

  支持电压与温度监控；

 物理与电气特征

  板卡尺寸：100 x 160mm；

  板卡供电：3A max@+12V（±5%）；

  散热方式：金属导冷散热；

 环境特征

  工作温度：-40°~﹢80°C；

  存储温度：-55°~﹢125°C；

  工作湿度：5%~95%，非凝结
