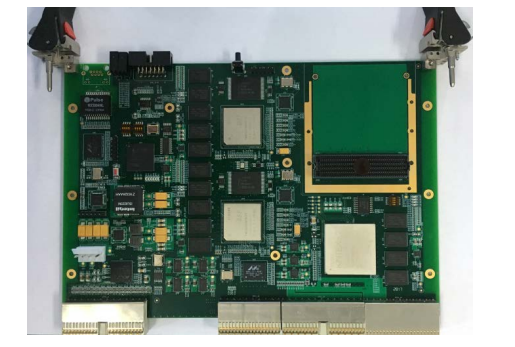

板卡概述

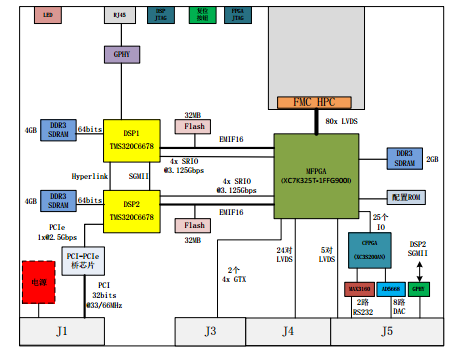

 CPCI620 是一款基于 6U  CPCI 架构的高性能实时信号处理平台，该平台采用 2 片 TI 的 KeyStone 系列多核 DSP TMS320C6678作为主处理单元，采用 1 片 Xilinx 的 Kintex-7 系列 FPGA XC7K325T

作为协处理单元，具有 1 个 FMC 子卡接口，各个处理节点之间通过高速串行总线进行互联。板卡采用标准 6U CPCI 欧式板卡设计，具有优良的抗振动设计、散热性能和独特的环境防护设计，适合于航空、航天、船舶等应用场景。

软件支持

 可选集成板级软件开发包（BSP）：

  DSP 底层接口驱动；

  FPGA 底层接口驱动；

  板级互联接口驱动；

  基于 SYS/BIOS 的多核并行处理底层驱动；

 可根据客户需求提供定制化算法与系统集成：

应用范围

 软件无线电；

 雷达与电子对抗；

 基带信号处理；

订购信息

 产品型号 产品描述

 基于 6U CPCI 总线架构的双 C6678 加 Kintex-7 实时信号

技术指标

 标准 6U CPCI 架构；

 2 个多核 DSP 处理节点、1 个 Kintex-7 FPGA 处理节点；

 处理性能：

  DSP 定点运算：40GMAC/Core*16=640GMAC；

  DSP 浮点运算：20GFLOPs/Core*16=320GFLOPs；

 存储性能：

  DSP 处理节点：每片 2GByte DDR3-1333 SDRAM；

  FPGA 处理节点：1 组 1GByte DDR3 SDRAM；

 互联性能：

  DSP 与 DSP：HyperLink x4@5Gbps/lane；

  DSP 与 FPGA：SRIO x4@5Gbps/lane；

  千兆以太网：前面板 1 路，底板 J5 上 1 路；

  FMC HPC 接口：80 对 LVDS 差分线；

  CPCI J1：32 位 CPCI 总线；

  CPCI J3：2 路 GTX X4，1 路 X2 PCIE；

  CPCI J4：24 对 LVDS；

  CPCI J5：2 路 RS232，8 路 DAC 模拟信号，1 路千兆网；

 物理与电气特征

  板卡尺寸：100 x 233mm；

  典型功耗：30W；

  散热方式：金属导冷散热；

 环境特征

  工作温度：-40°~﹢85°C（工业级）；

 工作湿度：5%~95%，非凝结；
