板卡概述

 VPX610 是一款基于 6U VPX 架构的高性能实时信号处理平台，该平台采用 2 片 TI 的 KeyStone 系列多核 DSP TMS320C6678 作为主处理单元，采用 1 片 Xilinx 的 Virtex-7 系列 FPGA XC7VX690T 作为协处理单元，具有 2 个 FMC 子卡接口，各个处理节点之间通过高速串行总线进行互联。板卡采用标准 6U VPX 欧式板卡设计，具有优良的抗振动设计、散热性能和独特的环境防护设计，适合于航空、航天、船舶等应用场景。

软件支持

 可选集成板级软件开发包（BSP）：

  DSP 底层接口驱动；

  FPGA 底层接口驱动；

  板级互联接口驱动；

  基于 SYS/BIOS 的多核并行处理底层驱动；

 可根据客户需求提供定制化算法与系统集成：

应用范围

 软件无线电；

 雷达与基带信号处理；

订购信息

 产品型号 产品描述

技术指标

 标准 6U VPX 规格，符合 VITA46 规范；

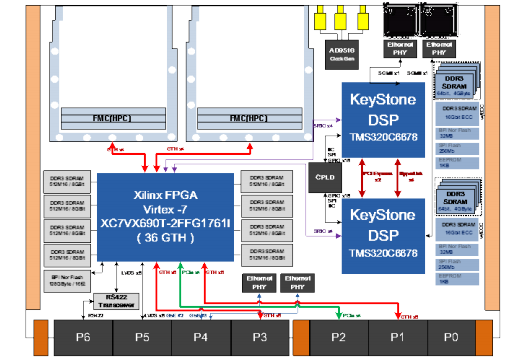

 2 个多核 DSP 处理节点、1 个 Virtex-7 FPGA 处理节点；

 处理性能：

  DSP 定点运算：40GMAC/Core*16=640GMAC；

  DSP 浮点运算：20GFLOPs/Core*16=320GFLOPs；

 存储性能：

  DSP 处理节点：4GByte DDR3-1333 SDRAM；

  DSP 处理节点：4GByte Nand Flash；

  FPGA 处理节点：2 组 2GByte DDR3-1600 SDRAM；

 互联性能：

  DSP 与 DSP：HyperLink x4@5Gbps/lane；

  DSP 与 FPGA：SRIO x4@5Gbps/lane；

  FPGA 与 FPGA：2 路 GTH x8@10Gbps/lane；

  FPGA 与主控：PCI Express x4@8Gbps/lane；

  FPGA 与 FMC 接口：2 路 GTH x4@10Gbps/lane；

 物理与电气特征

  板卡尺寸：100 x 233mm

  板卡供电：5A max@+12V（±5%）

  散热方式：金属导冷散热

 环境特征

  工作温度：-40°~﹢85°C，存储温度：-55°~﹢125°C；

 工作湿度：5%~95%，非凝结
