板卡概述

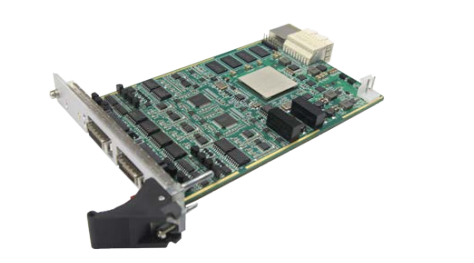

 PXIE302 是一款基于 PXI Express 总线架构的高性能 16 通道高精度动态信号采集卡。该板卡专为声音和振动应用设计，单板具有 16路同步模拟输入通道，24 位分辨率，单通道最高采样率可以达到150KSPS，每个通道集成独立的 IEPE 激励源，可实现加速度计传感器及麦克风相关的信号调理，可支持 AD/DC 耦合，可通过软件进行独立配置，可实现零点校准。板载可编程的低通滤波器，有效降低高频噪声并减少频率混叠。该板卡具有灵活的通道配置，对于多通道的动态采集应用，可实现 PXIE 机箱中多块板卡的同步采集，也可实现多机箱间的同步采集。适用于动态结构测试、声音及振动测量等多通道动态信号采集的应用场景。

软件支持

 可选集成板级软件开发包（BSP）：

 PCIE 接口驱动；

 AD 接口驱动；

 可根据客户需求提供定制化算法与系统集成：

应用范围

动态结构测试；

声音与振动测量；

订购信息

 产品型号 产品描述

 PXIE302 基于 PXIE 总线架构的 16 通道动态信号采集卡

技术指标

 板载 FPGA 实时处理器：XC7K160T-2FFG676I；

 主机接口指标：

  符合 PXIe 标准，支持 PCI Express 2.0 规范；

  支持 PCIe gen2 x8@5Gbps/lane；

  PCIe 双向 DMA 传输带宽：3.2GByte/s；

 AD 接口指标：

 模拟通道数：单板最大 16 路；

  分辨率：24 位；

  采样率：最大可以达到 150KSPS；

  模拟输入电压范围：-10V~+10V；

  激励电流：4mA；

  总谐波失真（THD）：98dB；

 动态范围：114dB；

 动态存储性能：

  存储带宽：64 位，DDR3 SDRAM，500MHz 工作时钟；

  存储容量：最大支持 4GByte DDR3 SDRAM；

 其它接口性能：

  板卡具有同步触发功能，能够实现多路同步，板间同步；

 2 路 RS485 接口；

 物理与电气特征

  板卡尺寸：100 x 160mm；

  板卡供电：1.5A max@+12V；

  散热方式：风冷散热；

 环境特征

  工作温度：-20°~﹢70°C；

  存储温度：-40°~﹢85°C；

  工作湿度：5%~95%，非凝结
