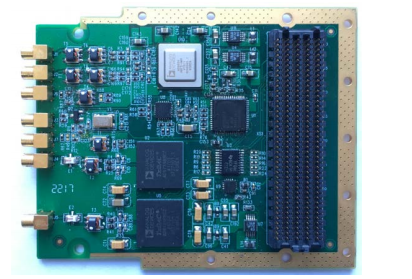

板卡概述

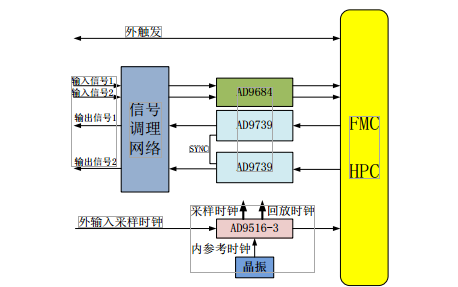

FMC120 是一款基于 FMC 标准规范，实现 2 路 14-bit、500MSPS ADC 同步采集功能，实现 2 路 14-bit 2.5Gsps DAC 同步回放功能子卡模块。该模块遵循 VITA57 标准，可直接与 FPGA 载卡配合使用，板卡 ADC 器件采用 ADI 的 AD9684 芯片，DAC 器件采用ADI 公司的 AD9739 芯片，用户可以通过 SPI 接口配置芯片的工作状态，ADC 芯片内部包含 2 通道的数字下变频（DDC），每个 DDC 含有 4 个级联的信号处理级，一个 12 位频率转换器（NCO）和三个支持 2、4、8 分频的半带抽取滤波器，采样时钟可以采用外输入时钟，或者由板上时钟芯片提供。该板卡主要面向软件无线电、直接射频存储和宽带信号采集回放等应用。
软件支持
可选集成板级软件开发包（BSP）：
支持 Xilinx 开发板，如 VC707\VC709；
支持 Kintex-7、Virtex-7 载板程序移植；
可根据客户需求提供定制化算法与系统集成：
应用范围
雷达与智能天线；
测试与测量；
软件无线电；
订购信息
产品型号 产品描述
基于 FMC 标准的 2 路 500Msps 14 位 AD 采集、2 路 2.5Gsps
技术指标
ADC 性能指标：
通道数：2 通道；
分辨率：14bits；
采样率：250~500MSPS；
模拟带宽（-3dB）：4.5MHz~2GHz；
耦合方式：交流耦合；
ENOB@80MHz：10bits；
DA 性能指标：
分辨率：14bits；
采样率：500MSPS/1Gsps/2Gsps/2.5Gsps；
模拟带宽（-3dB）：4.5MHz~2GHz；
耦合方式：交流耦合；
SFDR：55dBc@250MHz，2Gsps；
信号输出：单端，功率-5dBm@50Ω，MMCX；
时钟分配：
外输入采样时钟：-2~10dBm@50Ω，MMCX；
外输入参考时钟：10/20MHz，-2~10dBm@50Ω，MMCX；
其它功能：
支持外触发（3.3V）或内触发；
板载状态指示灯；
物理与电气特征
板卡尺寸：84.1 x 69mm
典型功耗：5W
散热方式：自然风冷散热
环境特征
工作温度：-40°~﹢60°C；
存储温度：-55°~﹢85°C；
