板卡概述

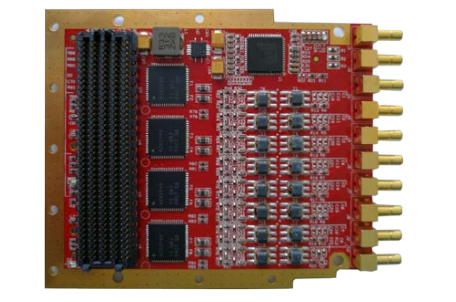

 FMC124 是一款 8 通道 250MHz 采样率 14 位 AD 采集 FMC子卡模块，该板卡符合 VITA57 规范，可以作为一个理想的 IO 模块耦合至 FPGA 前端，8 通道 AD 通过高带宽的 FMC 连接器（HPC）连接至 FPGA 从而大大降低了系统信号延迟。

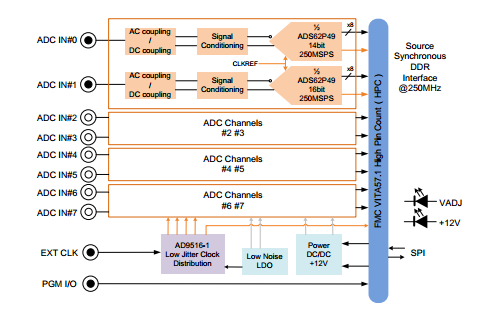

 该板卡支持板上可编程采样时钟和外部参考时钟以及采样时钟，多片板卡还可以通过触发（输入/输出）信号进行同步采集，该板卡 8路模拟信号通过 50Ω特征阻抗的 SSMB 射频连接器输入，通过巴伦变压器耦合至 ADC 前端。板卡可广泛应用于通信多载波、雷达与智能天线、测试与测量、软件无线电等。

软件支持

 可选集成板级软件开发包（BSP）：

  支持 Xilinx 开发板，如 ML605\KC705\VC707\VC709；

  支持用户 Kintex-7、Virtex-7 载板程序移植；

 可根据客户需求提供定制化算法与系统集成：

应用范围

 雷达与智能天线；

 测试与测量；

 软件无线电；

 中频信号采集处理；

订购信息

 产品型号 产品描述

 FMC124 基于 FMC 标准的 8 通道 250Msps 14 位 AD 采集子卡模块

技术指标

 性能指标：

  支持 8 路模拟信号输入；

  采样率最大支持 250MSPS、分辨率 14 位；

  输入电压范围：1Vpp~2Vpp；

  模拟输入带宽：500MHz（典型值）；

  支持单端交流耦合输入；

  SFDR@170MHz：75dBc@0 dB gain；

  SINAR@170MHz：69.8dBFS@0 dB gain；

  ENOB@170MHz：11.3bits；

 FMC 接口指标：

  标准 FMC 子卡，符合 VITA57.1 规范；

  板卡尺寸：78 x 69 mm

  FMC 连接器型号：ASP-134488-01，HPC 接口；

  板卡采用+12V 供电，整板典型功耗 4.8W；

 时钟分配：

  板载 1 片高性能时钟芯片 AD9516-1；

  支持外时钟、外参考内时钟、内参考内时钟三种时钟模式；

  板载 1 片超低噪声 TCXO 晶振；

 其它资源：

  支持外触发；

  板载状态指示灯；

 物理与电气特征

  板卡尺寸：78 x 69mm；

  板卡供电：0.4A max@+12V（±5%）；

  散热方式：自然风冷散热；

 环境特征

  工作温度：-40°~﹢85°C；存储温度：-55°~﹢125°C；

  工作湿度：5%~95%，非凝结；
