描述Avago技术公司的ACMD-7403是一种微型双工器，设计用于UMTS波段Il和pc (a - f组)手机ACMD-7403增强了手机接收器的灵敏度和动态范围，在接收器输入端提供超过54分贝的发射信号衰减，在接收端提供超过44分贝的发射噪声抑制Tx通道的最大插入损耗仅为2.7 dB。

最大限度地减少功率放大器的电流损耗。Rx信道的插入损耗最大为3.2 dB，提高了接收机的灵敏度。ACMD-7403采用Avago技术的薄膜体声学谐振器(FBAR)技术设计，这使得超小型、高q滤波器在通常大小的一部分成为可能。FBAR体模谐振器卓越的功率处理能力支持pc手机所需的高输出功率水平，同时几乎不增加失真。ACMD-7403还采用了Avago技术的创新微封装封装技术。这个过程要求过滤器被组装在一个不超过1.2毫米高，占地面积只有3.0毫米x3.0毫米的模制芯片上模块中。

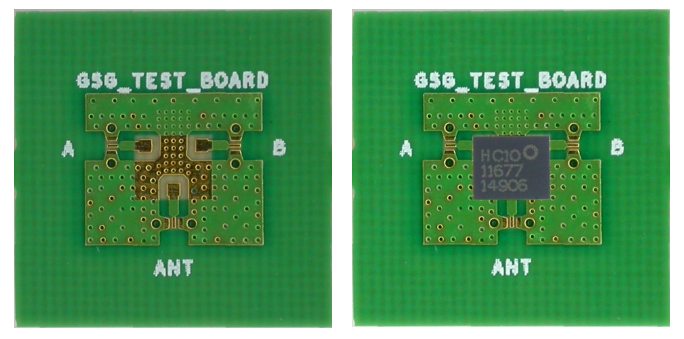

描述一个类似于图1所示的测试电路被用来测量典型的设备性能。该电路设计用于与空气共面(ACP)、地面信号地面(GSG)射频探头接口，该射频探头通常用于测试半导体晶圆片。PCB测试电路使用多个通道创建一个良好的接地垫，被测设备(DUT)是焊接连接。短长度的50欧姆微带线连接DUT到主板上的ACP探针图案安装了ACMD-7403的测试电路如Fiqure 2所示。然后使用网络分析仪和校准过的ACP探针组测量s参数。调整ACP探头ircuits测量的s参数相位数据，将参考平面置于双工器边缘。
