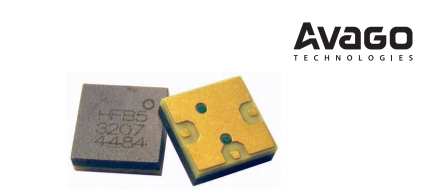

描述Avago ACMD-7402是为美国个人电脑手机设计的微型双工器。ACMD-7402采用Avago技术的薄膜体声学谐振器(FBAR)技术，使超小型、高q滤波器在通常尺寸的一部分成为可能ACMD-7402还采用了Avago公司创新的微封装封装技术。这个过程允许过滤器在一个模制的芯片上的模块，是不到1.3毫米高，占地面积只有3.8 x .8毫米。

ACMD-7402增强了PCS接收机的灵敏度和动态范围，在接收机输入端提供超过54分贝的发射信号衰减，在接收端提供超过45分贝的发射噪声抑制。Tx通道的最大插入损耗仅为3.5 dB，这使得功率放大器的电流损耗降至最低。Rx通道的插入损耗最大为3.8 dB，提高了接收机灵敏度。FBAR oulk-mode谐振器卓越的功率处理能力支持pc手机所需的高输出功率水平，同时几乎不增加失真。

功能微型尺寸3.8 x 3.8毫米足迹大小-1.3毫米最大高度高额定功率大小-+33 dBm最大Tx功率无铅结构规范性能保证-30 ~ +85℃Rx波段性能(11989.5 mHz)大小插入损耗:3.8 dBze噪声阻断:43 dB minTx band in networked recognition perfor and translation 09.5 mHz) size插入损耗:3.5 dB最大尺寸Nterferer 阻隔： 52 dB 最小应用程序在美国运营的手机或数据终端电脑频带.

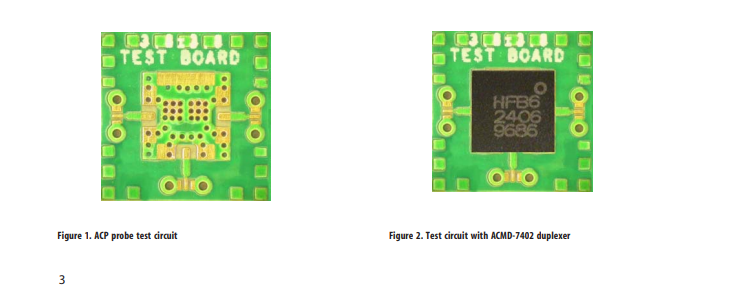

描述一个类似于图1所示的测试电路被使用，一个安装了ACMD-7402的测试电路被用来测量典型的设备性能。该电路如图2所示。然后测量s参数，设计接口空气共面(ACP)，地面- usina网络分析仪和校准ACP探头集信地(GSG)射频探头的一般类型用于测试半导体晶片。测试电路是一个7×7毫米的PCB板，板上有一个接地良好的衬垫，被测设备(DUT)被焊接在衬垫上。调整ACP探头电路测量的s参数相位数据，将参考平面置于双工器边缘。短长度的50欧姆微带线连接DUT到板上的ACP探头图案。
