摘要

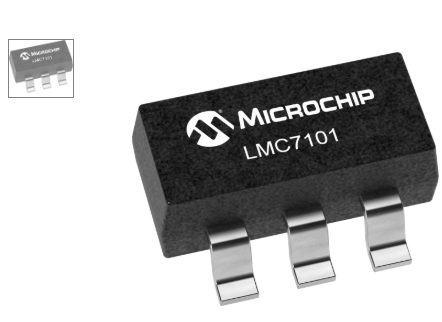

西安福川电子科技的LMC7101是一个500kHz增益带宽放大器，设计用于2.7V至12V单端电源，并在2.7V，3V，5V和12V的电源电压下具有保证的性能。LMC7101采用SOT-23-5封装，具有轨到轨输入和输出性能。该运算放大器的输入共模范围包括地，并超出电源轨300mV。例如，使用5V电源时，共模范围为-0.3V至+ 5.3V。
附加功能
小尺寸SOT-23-5封装
保证的2.7V，3V，5V和12V性能
500kHz增益带宽
10kHz（5V，2kΩ）时总谐波失真为0.01％
5V时典型电源电流为0.5mA
tNotice:在“绝对最大额定值”下的应力可能会对设备造成永久性的损坏。这只是一个应力额定值，设备在那些或任何其他条件下的功能运行不适用于本规范的操作部分。长时间暴露在最大额定值条件下可能会影响设备的可靠性tt注意:绝对最大额定值表明对组件可能发生的损坏的极限。当设备超出建议的额定运行额定值时，不适用电气规范。
注1:VO引脚电压是指输入或输出端所引用的任何外部电压。2:人体模型，1.5 kQ系列，100 pF。3:最大允许功率损耗是最大结温、结-环境热阻、Ba和环境温度TA的函数。采用Pp= (Tmaxl-TA)+ 9IA计算任意环境温度下的最大允许功耗。超过最大允许功率损耗将导致模具温度过高。
