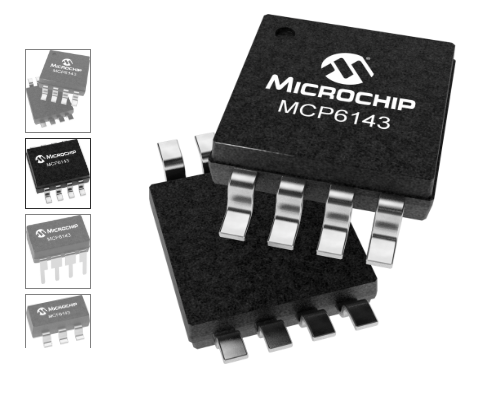

描述西安福川电子科技的MCP6141/2/3/4系列非单位增益稳定运算放大器(op amps)由微芯片技术公司生产，单电源电压低至1.4V。同时小于1μA(最大的静态电流放大器。这些设备也被设计用于支持轨对轨输入和输出操作。这一功能组合支持电池供电和便携式应用程序。MCP6141/2/3/4放大器的增益带宽乘积为100 kHz(典型的)，在o VV或更高的增益下是稳定的。
这些规格使这些安培适合电池供电的应用，从放大器需要更高的频率响应。MCP6141/2/3/4系列运算放大器有单片(MCP6 141)、单片(Selec (CS)) (MCP6143)、双片(MCP6142)和quar MCP6144三种配置。MCP6141设备可在5引脚SOT-23包中使用，第MCP6143设备可在6引脚SOT-2包中使用。
摘要
MCP6143是一款单芯片600 nA运算放大器，具有片选功能，可在1.4V至5.5V的工作范围内提供轨至轨输入和输出。该放大器的典型GBWP为100 kHz，最大静态电流为1微安。
附加功能
低静态电流：每个放大器600 nA（典型值）
增益带宽积：100 kHz（典型值）
对于10 V / V或更高的增益稳定
轨到轨输入/输出
宽电源电压范围：1.4V至6.0V
提供单，双和四通道
带有MCP6143的片选（CS）.
MCP6141/2/3/4运算放大器的输入级并行地使用两个差分输入级。一个工作在低共模输入电压(Vcu)，而另一个工作在高VoM。在这种拓扑结构下，设备的VcM最高可达Vpp之上的300mv, Vss之下的300mv。输入偏置电压在Vcu=Vss -0.3V和Vpn+0.3V处测量，确保正常运行。当Vcu改变时，输入行为有两个转变。第一种情况发生在VcM接近Vss +0.4V时。当VcM接近o-0.5 v时发生第二次(见Fiqure 2-3和Fiqure 2-6)。为了获得最佳的失真性能和非逆变增益，避免这些操作区域。
