摘要
西安福川电子科技的HV56020是一款具有集成升压功能的双放大器，用于驱动用于触觉应用的压电致动器，例如Kemet薄膜致动器和其他解决方案。HV56020具有3种功能，特别是双250V运算放大器，升压控制器和功率MOSFET。运算放大器旨在以最小40mA的源极/灌电流驱动225V的触觉（压电）执行器。升压控制器和功率MOSFET以及外部变压器使用非隔离反激配置为HV运算放大器生成电压供应。
HV56020是HV56020和HV56022之间的主IC，其中包括升压转换器，而不是HV56022的双放大器阵列。如果同时驱动多个通道（超过两个）需要额外的功率，则可以通过增加HV56020s扩展来支持驱动器通道数；如果可以按时间分段驱动额外的通道（与从第一个HV56020升压转换器中汲取功率的通道），则可以通过HV56022s来扩展驱动器通道数。 。HV56020还具有多种保护功能，包括过压/欠压保护，输出短路保护（DC-DC），温度传感器和用于负载短路检测的输出电压比较器。
请联系您当地的微芯片销售办事处以获取产品样品的可用性。
Microchip已与Kemet（先前是Novasentis Inc.）合作开发了这种芯片组，该芯片组可优化尺寸和功能，以驱动薄膜致动器，从而使触觉应用可用于各种软硬商品。了解更多>>
附加功能
双路250V运算放大器
HVout至225V，Iout至40mA最小值（源/灌）
用于OCP（-124 Hz –3 dB带宽W / 0.22μFCload的Vout比较器
集成反激转换器（VIN：2.7V至5.5V，Vout：典型250V最大）
用于升压输出控制的3位DAC（最小Pdis与驱动波形）
集成FET（Vdss，最大60V，Rds，最大10mΩ，25°C）
集成保护功能：OVP，UVP，OCP
待机模式（最小电流模式）
温度感应器
上电复位
24 MHz SPI接口

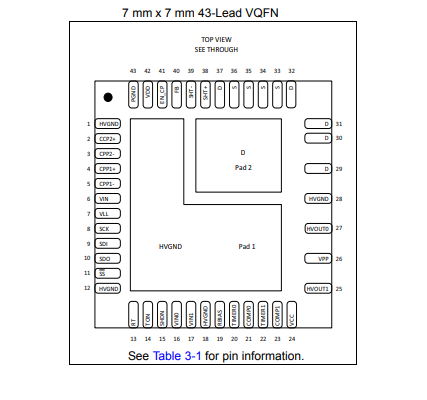

43-Ld。7mm x 7mm VQFN，0.9mm厚度
