摘要

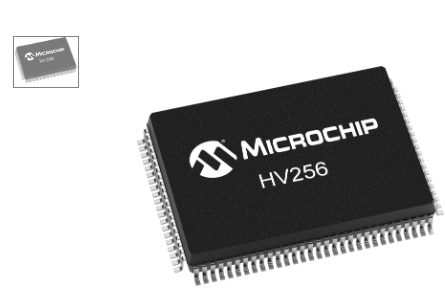

西安福川电子科技的HV256是一种32通道高压放大器阵列集成电路。它使用高达300V的单个高压电源和两个低压电源VDD和VNN供电。输入电压范围为0至4.096V。内部闭环增益为72V / V，当施加4.096V时，输出电压为295V。可以施加高达5.0V的输入电压，但会导致输出饱和。最大输出电压摆幅比VPP高压电源低5.0V。
输出可驱动高达3000pF的容性负载。可以使用两个外部电阻器来调节最大输出源电流和灌电流。外部RSOURCE电阻控制最大源电流，而外部RSINK电阻控制最大灌电流。当前限制约为12。5V除以外部电阻值。该设置是所有32个输出通用的。提供了一个低压硅结二极管来帮助监控芯片温度。
一般的描述HV256是一个32通道、高压放大器阵列集成电路。它运行在一个高达300V的高压电源和两个低压电源，Vop和VN上输入电压范围为OV到4.096V。内部闭环增益为72VN，加4.096V时输出电压为295V。可施加高达5V的输入电压，但会导致输出饱和。最大输出电压波动低于Vpp高压电源5V。
输出可以驱动高达3000pf的电容负载。最大输出源和汇电流可以通过使用两个外部电阻调节。外部RSOURCE电阻器控制最大源电流，外部RsINK电阻器控制最大下沉电流。电流限制大约是12.5V除以外部电阻值。该设置对所有32个输出都是通用的。一个低压硅结二极管可用来帮助监测模具温度
附加功能
32个独立的高压放大器
300V工作电压
295V输出电压
2.2V / µs的典型输出压摆率
可调输出电流源限制
可调输出电流吸收极限
内部闭环增益为72V / V
12MΩ反馈阻抗
模具应用的理想布局
参数化
