摘要

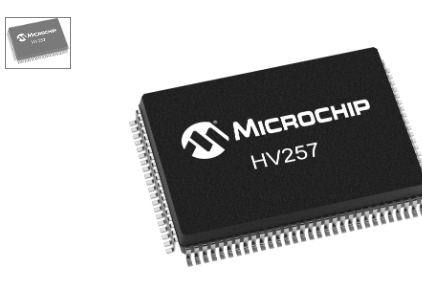

西安福川电子科技的HV257是一种32通道高压采样保持放大器阵列集成电路。它使用高达300V的单个高压电源和两个低压电源VDD和VNN供电。所有32个采样和保持电路共享一个公共模拟输入VSIG。各个采样和保持电路由5至32个逻辑解码器选择。保持电容器上的采样电压由低压放大器缓冲，并由具有72V / V闭环增益的高压放大器放大。内部闭环增益设置为0至4.096V的输入电压范围。输入电压可以高达5.0V，但输出会饱和。
最大输出电压摆幅比VPP高压电源低5.0V。输出可驱动高达3000pF的容性负载。可以使用两个外部电阻器来调节最大输出源电流和灌电流。外部RSOURCE电阻控制最大拉电流，而外部RSINK电阻控制最大灌电流。电流限制约为12.5V除以外部电阻值。该设置是所有32个输出通用的。提供了一个低压硅结二极管来帮助监控芯片温度。HV257 32通道高压采样和保持放大器阵列.
附加功能
32个独立的高压放大器
300V工作电压
295V输出电压
2.2V / µs的典型输出压摆率
可调输出电流源限制
可调输出电流吸收极限
内部闭环增益为72V / V
12MΩ反馈阻抗
模具应用的理想布局
参数化

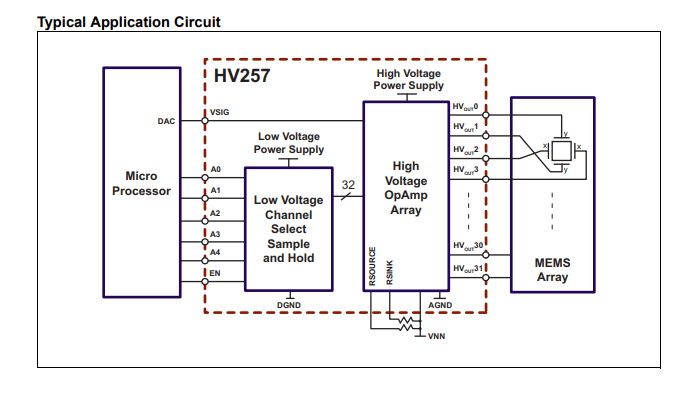

一般的描述HV257是一个32通道、高压采样-保持放大器阵列集成电路。它运行在一个高压电源上，最高可达300V。和两个低压电源，Vop和VNN所有32个采样-保持电路共享一个共同的模拟输入，Vsig单个的采样-holo电路由5 -32逻辑解码器选择。保持电容器上的采样电压由低压放大器缓冲，高压放大器放大，闭环增益为72VV，内部闭环增益设置在输入电压范围OV到4.096V。输入电压可达5V，但输出将饱和。
最大输出电压波动低于Vpp高压电源5V，输出可以驱动高达3000pf的电容负载。最大输出源和接收电流可以通过使用两个外部电阻来调节。外接源电阻器控制最大酸性电流，外接接收电阻器控制最大下沉电流。电流限制大约是12.5V除以外部电阻器的值。该设置对所有32个输出都是通用的。一个低压硅结二极管可用来帮助监测模具温度。
