摘要
西安福川电子科技的PAC1921是专用的功率监视设备，具有可配置的模拟输出，可以显示功率，电流或电压。2线/ I 2 C©兼容接口上也提供了所有信息。PAC1921专为功率测量和诊断系统而设计，这些系统在执行高速电源管理时不能允许延迟。该器件的电流读数准确度为0.4％，功率读数准确度为1％。
测量结果存储在大型寄存器中，允许积分时间为500μs至2.9秒。将测量结果取平均值，并以3V，2V，1.5V或1.0V的满量程范围显示在模拟输出上。
PAC1921具有READ / INT引脚，用于主机控制测量积分周期。该引脚可用于同步多个设备之间的多条总线的读数。数据采样和输出属性（例如内部ADC分辨率（11位或14位）和采样率）是可配置的。该器件可以监控0-32V的电源轨，并在感测电阻两端提供100 mV的满量程能力。该设备不需要输入过滤器。
附加功能
可配置的测量类型输出：功率，电流或总线电压
可配置的电压输出（3V，2V，1.5V，1V）
所有输出值也可通过SMBus获得>
新设备拓扑
提供集成的平均功率测量
通过ADC输入提供给微控制器的功率测量
输出电压与所选测量值成正比>
高端电流传感器
100 mV满量程电流检测电压范围
具有11位或14位分辨率的二阶delta-sigma ADC
可选的当前二进制增益范围：1x至128x>
1％的功率测量精度
自动归零偏移>
自动睡眠状态>-自动转换为低功耗状态（3.5μA）
VDD = 3.3V标称值（工作范围3.0V至5.5V）>
总线范围0V至32V>
无需输入过滤器>

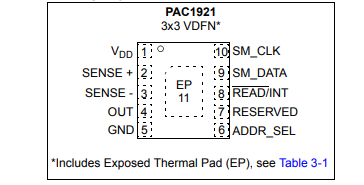

10引脚3mm x 3mm VDFN RoHS兼容封装
参数化
