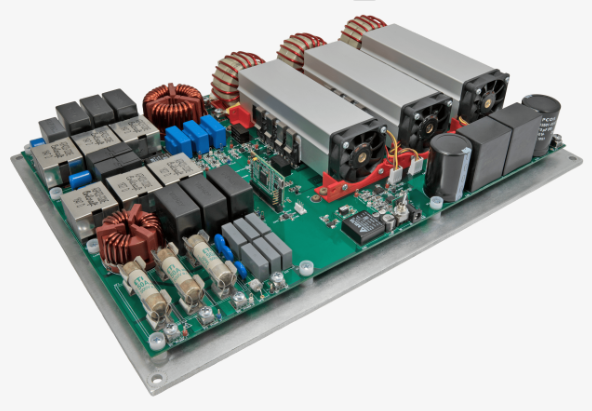

西安福川电子科技的MSCSICPFC / REF5是适用于混合动力电动汽车/电动汽车（HEV / EV）充电器和大功率开关模式电源应用的三相Vienna PFC参考设计。该参考设计在30 kW输出功率下实现了98.6％的效率。

可用的PLECS模型

在进行硬件设计之前，可以使用分段线性电路仿真（PLECS）工具来仿真复杂的Vienna PFC电路的动态行为，该电路使用理想的开关和可选的dsPIC33CH环路处理器（PIL）。请填写以下表格进行注册，以下载PFC设计文件或维也纳3相PFC参考设计的PLECS仿真模型。

该参考设计的主要特点：

• 专为30 kW应用而设计

• 我们的下一代1200V碳化硅IC（SiC）二极管和700V SiC MOSFET具有高雪崩/重复性非钳位电感开关（UIS）

• 三相380 / 400V RMS输入电压，50 Hz或60 Hz

• 140 kHz开关频率

• 700V DC输出电压

• 针对安全性，电流应力，机械应力和抗扰性进行了优化的PCB布局

• dsPIC33CH用于数字控制的数字信号控制器（DSC）
