一般的描述

西安福川电子科技的AD7892是一个高速、低功率、12位a /D转换器，从一个+ 5v电源运行。该部分包含1.47 us逐次逼近ADC，一个片上跟踪/保持放大器，一个内部+2.5 V参考和片上通用接口结构，允许串行和并行连接到微处理器。该部件接受模拟输入范围。± 10 V 或 ± 5 V （AD7892-1），0 V 至 ± 2.5 V （AD7892-2） 和±2.5 V (AD7892-3)。

AD7892-1和AD7892-3模拟输入的过电压保护允许输入电压分别达到±17 V和7 V，而不会损坏端口AD7892提供了两种数据输出格式的选择:单一的、并行的、12位的字或串行数据。快速公交正在联网别:和标准控制输入确保容易微处理器和数字信号处理器的并行接口。高速串行接口允许直接连接到微控制器和数字信号处理器的串行端口。除了线性度、全尺寸误差和偏移误差等传统直流精度指标外，该部分还规定了包括谐波失真和信噪比在内的动态性能参数AD7892是在模拟器件的线性兼容CMOS (LC2MOS)过程中制造的，这是一种结合了精确双极电路和低功率CMOS逻辑的mised技术过程。

它可在24领先。0.3"宽，塑料或密封浸或24铅soICPRODUICT亮点1. AD7892-3的特点是转换时间为1.47美国和跟踪/保持捕获时间为200纳秒。这使得该部件的吞吐率高达600 kSPS。AD7892-1和AD7892-2的吞吐率为500 kSPS。2. AD7892操作从一个单一的+5 V电源和conmes 60mw tvp使它理想的低功率和便携式应用。3.该部分提供了高速，灵活的接口安排与并行和串行接口，便于连接到微处理器，微控制器和数字信号处理器。

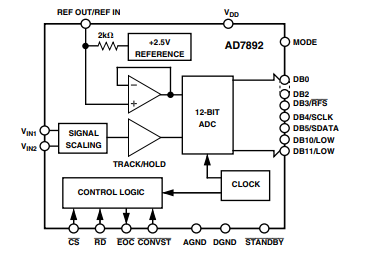

电路描述AD7892是一个快速的，12位单电源a /D转换器。它为用户提供信号缩放，跟踪/保持，参考，A/D转换器和多功能的接口逻辑功能。AD7892-1上的信号缩放允许器件处理±5 V或±10 V输入信号，同时从一个+5 V电源运行。AD7892-2处理oV + 2.5 V模拟输入范围,同时信号扩展AD7892-3能够处理±2.5 V输入信号,当操作从一个单一的供应需要+ 2.5 V引用这部分可以弗伦联盟提供部分的内部参考或从外部参考源。转换通过脉冲CONVST输入在AD7892上启动。

在CONVST上升边缘，跟踪/保持从跟踪模式切换到保持模式，开始转换序列。在转换结束时(EOC下降边缘)，跟踪/保持返回跟踪模式，采集时间开始。转换时间为部分是1.47 us (AD7892-3)和跟踪/保持的时间是200 ns (AD7892-3)。这允许AD7892-3以高达600 kSPS的吞吐率gperate。AD7892-1和AD7892-2被指定为允许吞吐率的1.6美国转换和400 ns采集时间500次
