产品说明

西安福川电子科技的SMA 系列产品是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。

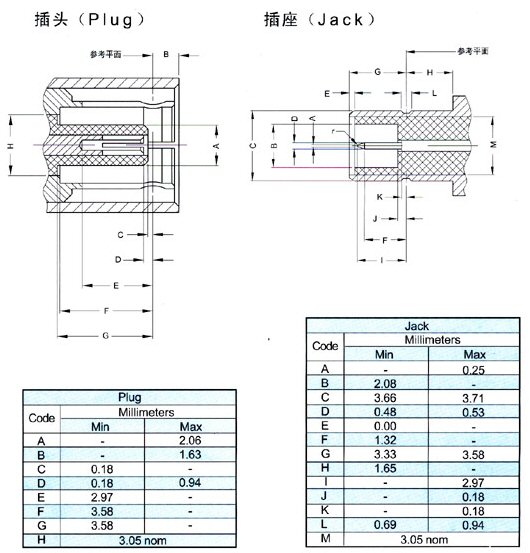

界面尺寸

主要技术特性

温度范围               -65～+165°C (PE Cable  -40～+85°C)
振    动               MIL-STD-202,Method 213
特性阻抗               50Ω
频率范围               DC～12.4GHz(半刚电缆 0～18GHz)
工作电压               335V  max  (有效值)
耐    压               1000V rms  (海平面最小值)
接触电阻
内导体之间             ≤ 3 mΩ
外导体之间             ≤ 2 mΩ
绝缘电阻               ≥ 5000 MΩ
插入损耗               ≤0.15 dB/6GHz
电压驻波比  直式  软电缆 ≤1.10+0.002f
                                        半刚电缆 ≤1.05+0.001f
           弯式   软电缆 ≤1.20+0.003f
                                        半刚电缆 ≤1.10+0.001f
耐用性                  ≥500次（cycles）

材料与涂覆

壳体            黄铜            镀硬金
插针            黄铜            镀硬金
插孔            铍青铜          镀硬金
弹性接触件      铍青铜          镀硬金
绝缘体          聚四氟乙烯
压接套          铜合金          镀镍或镀金
o型密封件       硅橡胶6146

适用技术标准

MIL-C-39012;
CECC 22110;
IEC 60169-15.
