西安福川电子科技的SMB 系列产品是一种推入锁紧式连接器，它具有体积小、重量轻、电性能优良、使用方便的特点，适用于无线电设备及电子仪器的射频回路中连接射频同轴电缆用。

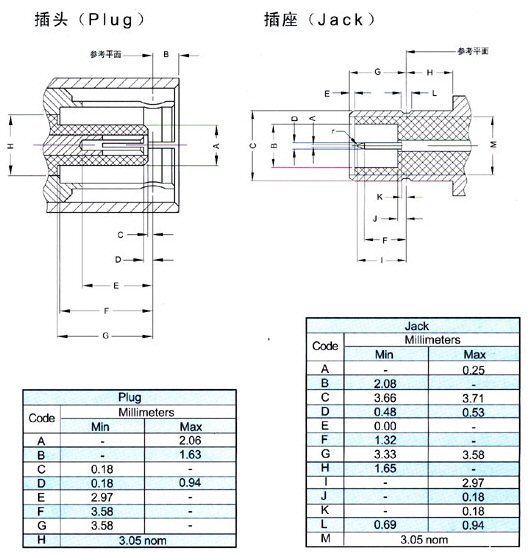

界面尺寸
主要技术特性
温度范围 -65～+165°C (PE Cable -40～+85°C)
特性阻抗 50Ω，75Ω
频率范围 DC～4GHz(50Ω); 0～2GHz(75Ω)
工作电压 335V max (有效值)
耐 压 1000V rms (海平面最小值)
接触电阻
内导体之间 ≤ 6 mΩ
外导体之间 ≤ 1 mΩ
绝缘电阻 ≥ 1000 MΩ
电压驻波比 直式 ≤ 1.25
弯式 ≤ 1.45
耐用性 ≥500次（cycles）
材料与涂覆
壳体 黄铜 镀硬金
插针 黄铜 镀硬金
插孔 铍青铜 镀硬金
弹性接触件 铍青铜 镀硬金
绝缘体 聚四氟乙烯
压接套 铜合金 镀镍或金
o型密封件 硅橡胶 6146
适用技术标准
MIL-C-39012;
CECC 22130;
IEC 60169-10.
SMB-75JWE-5
SMB-75JE-5
SMB-C-75KW2-7
SMB-C-75KW1.5-5
SMB-C-75K2-5
SMB-C-75K2.5C-5
SMB-C-75K2-6
SMB-C-75K1.5-6
SMB-C-75K1.5-5
SMB-JWE-9
SMB-JWE-8
SMB-JWE-7
SMB-JWE-5
SMB-JE-7
SMB-JE-6
SMB-JE-5
SMB-C-KW3-5
SMB-C-KW1.5-8
SMB-C-KW1.5-7
SMB-C-KW1.5-5
SMB-C-K3-5
SMB-C-K2-5
SMB-C-K1.5-8
SMB-C-K1.5-6
SMB-C-K1.5-5
SMB-C-K1.0-5
SMB-TKFD-5
SMB-75TKWE-5
SMB-75TKE-5
SMB-75ZJF-5
SMB-75TKF-5
SMB-75ZJY-5
SMB-75TKY-5
SMB-C-75ZJW1.5-5
SMB-C-75ZJ2-5
SMB-C-75ZJ1.5-5
SMB-JJJ-5
SMB-KKK-5
SMB-JJY-5
SMB-JJ-5
SMB-KJ-5
SMB-KK-5
SMB-ZJFD-6
SMB-ZJF-5
SMB-TKF-5
SMB-ZJY-11
SMB-ZJY-10
SMB-ZJY-9
SMB-TKY-5
SMB-ZJY-6
SMB-TKWE-5
SMB-TKE-5
SMB-TKWB3-5
SMB-TKWB2-5
SMB-TKB3-5
SMB-TKB2-5
SMB-C-ZJF1.5-6
SMB-C-ZJF1.5-5
SMB-C-ZJYW2.0
SMB-C-ZJW3-5
SMB-C-ZJW1.5-5
SMB-C-ZJY1.5-5
SMB-C-ZJ3-5
SMB-C-ZJ1.5-6
SMB-C-ZJ1.5-5
SMB-ZJY0.9-5
