产品说明

西安福川电子科技的SMC 系列产品是一种小型螺纹连接式射频连接器，它具有体积小、重量轻、连接可靠，抗振性能好等特点，供无线电设备和仪器中连接射频同轴电缆用。

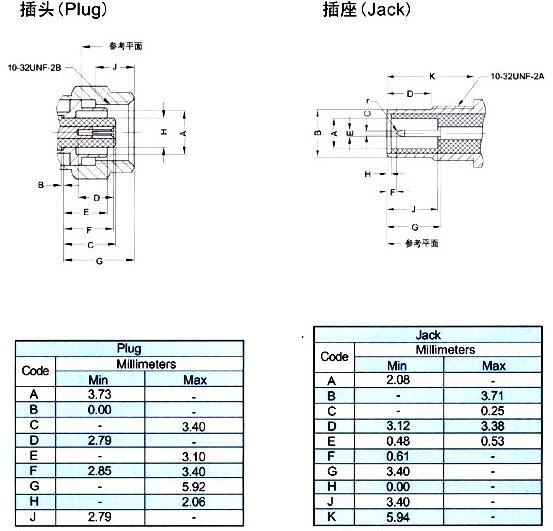

界面尺寸

主要技术特性

温度范围               -65～+165°C (PE Cable -40～+85°C)
特性阻抗               50Ω
频率范围               DC～10GHz
工作电压               335V max (有效值)
耐    压               1000V rms (海平面最小值)
接触电阻
内导体之间             ≤ 6 mΩ
外导体之间             ≤ 1 mΩ
绝缘电阻               ≥ 1000 MΩ
电压驻波比      直式   ≤ 1.25
                弯式   ≤ 1.35
耐用性                 ≥500次

材料与涂覆

壳体          黄铜               镀硬金
插针          黄铜               镀硬金
插孔          铍青铜             镀硬金
弹性接触件    铍青铜             镀硬金
绝缘体        聚四氟乙烯
压接套        铜合金             镀镍或镀金
o型密封件     硅橡胶 6146

适用技术标准

MIL-C-39012;
CECC 22140;
IEC 60169-9;
DIN 47225.

其他系列型号。

SMC-JWE-5

SMC-JE-5

SMC-C-KW1.5-5

SMC-C-K1.5-5

SMC-ZJWY-5

SMC-ZJY-5

SMC-TKWB3-5

SMC-TKWB2-5

SMC-TKB3-5

SMC-TKB2-5

SMC-C-ZJY1.5-5

SMC-C-ZJ1.5-5
