产品说明

西安福川电子科技的SMA系列产品是一种螺纹连接的微小型连接器,它具有尺寸小、频带宽、重量轻、可靠性高的特点，适用于对重量、体积有要求的高精度的小型电子设备及网络系统。

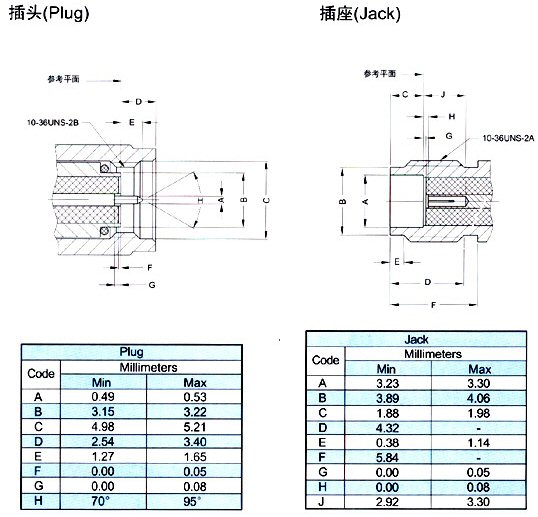

界面尺寸

主要技术特性

温度范围               -55～+155°C
振    动               98m/s2 (加速度10g) 10～500Hz
特性阻抗               50Ω
频率范围               DC～35GHz
工作电压               250V max (有效值)
耐    压               750V rms (海平面最小值)
接触电阻
内导体之间             ≤ 4 mΩ
外导体之间             ≤ 2.5 mΩ
绝缘电阻               ≥ 1000 MΩ
电压驻波比             ≤1.07+0.10f (GHz)
耐用性                 ≥500次（cycles）
材料与涂覆

材料与涂覆

壳体          黄铜            镀硬金
插针          锡青铜          镀硬金
插孔          铍青铜          镀硬金
绝缘体        聚四氟乙烯
压接套        铜合金          镀硬金
o型密封件     硅橡胶 6146

适用技术标准

MIL-C-39012;
CECC 22160;
IEC 60169-18.

其他系列型号

SSMA-KWE-5

SSMA-KE-5

SSMA-JWB2-5

SSMA-JB2-5

SSMA-C-JW1.5-5

SSMA-C-J1.5-5
