7/16(L29)型连接器具有螺纹连接机构，其特点是功率、容量大，电压驻波比小，三阶交调性能优越，气密性好，可供广播、电视天线系统、跳线连接以及微波通讯系统主馈电缆连接用。

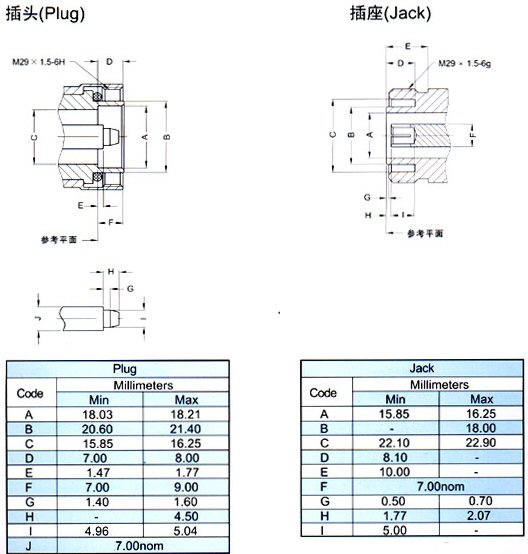

界面尺寸

主要技术特性

温度范围             -40～+85°C
振    动             100m/s2 (10～500Hz)
特性阻抗             50Ω
频率范围             DC～7.5GHz
工作电压             2700V max (有效值)
耐    压             4000V rms (海平面在效值)
接触电阻
内导体之间           ≤ 0.4 mΩ
外导体之间           ≤ 1.5 mΩ
绝缘电阻             ≥ 10000 MΩ
平均功率             3KW  max
插入损耗             0.15dB (7.5GHz max)
电压驻波比      直式    ≤ 1.10
                弯式    ≤ 1.25
三阶交调        3rd order at 2x20w  ≥160 dBC typ
耐用性                  ≥500次（cycles）

材料与涂覆

壳体                 无磁性黄铜              镀银或三元合金
插针                 无磁性黄铜              镀硬金
插孔                 铍青铜或锡青铜          镀金或银
弹性接触件           铍青铜或锡青铜          镀银或三元合金
绝缘体               聚四氟乙烯
压接套               铜合金                  镀镍
o型密封件            硅橡胶6146

适用技术标准

CECC 22190;
IEC 60169-4;
DIN 47223.

7/16-J-1/2-AN4B-6

7/16-J-1/2-4B-5

7/16-J-1/4-AN-5

7/16-J-1/2-6

7/16-J-1/2-5 免焊

7/16-J-3/8-AN-7

7/16-J10D-5

7/16-J8D-5

7/16-J7-5

7/16-J3-5

7/16-JFD-7

7/16-JFD-A-5

7/16-JFD-5

7/16-KFD-5

7/16-KFD-51

7/16-KFD-8

7/16-KFD-7

7/16-KFD-A-5

7/16-K-6 5/8

7/16-K-6 1/4

7/16-K-7/8-5

7/16-KF-1/2-9B

7/16-KF-3/8-AN-6

7/16-KF-1/2-5

7/16-KF3-5

7/16-KY3-5

7/16-K-1/2-AN4B-5

7/16-K-1/2-9B

7/16-K-1/2-AN-5

7/16-K-1/2-50A-7

7/16-K-1/2-5

7/16-J-1 1/4-5

7/16-J-1 5/8-5

7/16-J-7/8-5

7/16-J-1/2AN4A-5

7/16-J-1/2-AN-5

7/16-J-1/2-50A-7

7/16-J-1/2AN4B-7

7/16-KKF-6

7/16-J-1 1/4-5

7/16-J-1 5/8-5

7/16-J-7/8-5

7/16-J-1/2AN4A-5

7/16-J-1/2-AN-5

7/16-J-1/2-50A-7

7/16-J-1/2AN4B-7

7/16-KKF-6

7/16-KKF-5

7/16-JK-5

7/16-KK-5

7/16-JJ-5

7/16-KF-24

7/16-KF-23

7/16-KF-22

7/16-KF-21

7/16-KF-18

7/16-KF-17

7/16-KF-16

7/16-KF-15

7/16-KF-M8

7/16-KF-8

7/16-KF-7

7/16-KF-5

7/16-KF-M-5

7/16-JF-9

7/16-JF-M-5

7/16-KWFB3-5

7/16-KFB3-6

7/16-KFB3-5

7/16-JF3-5

7/16-JB3-5
