一般说明

CS5012A / 14/16是12、14和16位单片模数转换器的转换时间为7.2µs，14.25µs和16.25µs。独特的自校准电路电路可确保出色的线性度和差分非线性，没有丢失的代码。偏移和满量程错误保持在1/2 LSB（CS5012A / 14）之内，并且1 LSB（CS5016），无需校准。

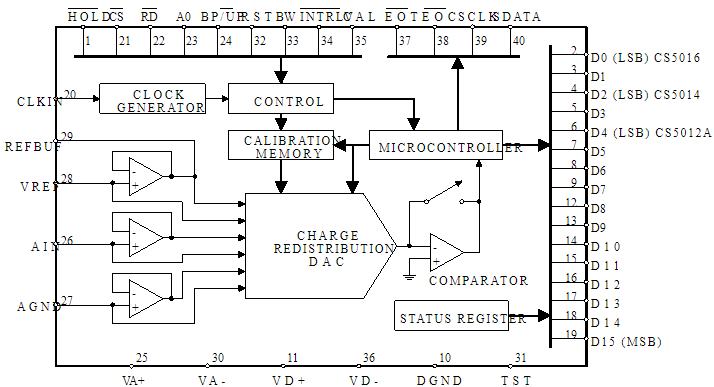

单极性和双极性输入范围可通过数字选择-能够。引脚兼容的CS5012A / 14/16由DAC，转换和校准微控制器，振荡器，比较器，微处理器兼容的三态I / O，和校准电路。输入保持时间继承设备的采样架构，每次转换后使用快速输入信号旋转片上缓冲放大器。这允许吞吐量速率高达100 kHz（CS5012A），56 kHz（CS5014）和50 kHz（CS5016）。提供评估板（CDB5012 / 14/16）这样可以快速评估ADC性能.

型号          #订货代码

XTREME    5012-TD12B

XTREME    5012-TE12B

XTREME    5014-SD14B

XTREME    5014-SE14B

XTREME    5014-TD14B

XTREME    5014-TE14B

XTREME    5016-SD16B

XTREME    5016-SE16B

XTREME    5016-TD16B

XTREME    5016-TE16B

XTREME    5101A-SD8B

XTREME    5101A-SE8B

XTREME    5101A-TD8B

XTREME    5101A-TE8B

XTREME    5102A-SDB

XTREME    5102A-SEB

XTREME    5102A-TDB

XTREME    5102A-TEB
