特性

200 c温度跨度准确度优于全尺度的t2%线性度优于全量表±1%温度系数为22.5 mVPC与温度成正比单电源运行。反向电压保护。最小自热高电平，低阻抗输出应用程序暖通空调系统系统温度补偿板级温度传感电子恒温器市场工业过程控制仪表汽车

一般的描述

AD22100是一个带有片上信号调节的单片温度传感器。它可以在50℃到+150℃的温度范围内操作，是众多HVAC系统的理想使用。

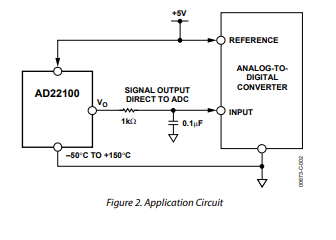

仪表和汽车应用。信号调节消除了任何微调的需要。缓冲电路，或线性化电路，大大简化了系统设计，降低了整个系统的成本。输出电压与温度x电源电压成比例(比例计量)。使用一个+5.0 V电源，输出从-50℃的0.25 V到+150C的+4.75 V波动。由于其比率特性，AD22100提供了一个cast有效的解决方案时，接口到一个模数转换器。这是通过使用ADCs + 5v电源作为ADC和AD22100的参考来实现的，消除了精度参考的需要和成本(见图2)。

操作理论AD22100是一种比例温度传感器IC，其输出电压与电源电压成正比。该传感器的核心是一个专有的温度依赖电阻，类似于RTD，它内置在IC中。图7显示了AD22100的功能框图。想тSimolified方框图标记为Rr的温度相关电阻的电阻变化几乎与温度成线性正比。与电源电压成正比。因此，在Rr上产生的电压与温度成正比，并且随温度呈线性变化。AD22100的其余部分由一个运算放大器信号调理块组成，它将电压横跨Rr，并应用适当的增益和偏移来实现以下输出电压函数:Vour= (v+/5v)x(1.375 v+22.5 mv/pc xta)绝对精度和非线性规范图8图形地描述了AD22100的保证精度限制，并显示了一个典型部分的性能，因为输出是非常线性的，主要的误差来源是偏置的，例如在室温下的误差，跨度误差，和de viation从理论22.5 mV/C。要求较高的应用可以通过校准这些偏移量和增益误差来提高性能，使剩余的非线性重新得到。
