产品描述

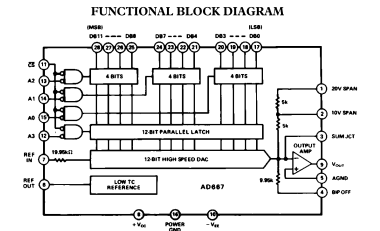

AD667是一个完整的电压输出12位数模转换器，包括一个高稳定性埋地齐纳电压基准和双缓冲输入锁存器在单个芯片上。该变换器采用12个高精度高速双极电流转向开关和激光削边薄膜电阻网络，以提供快速的设置时间和高精度微处理器兼容性是通过片上双缓冲锁存器实现的。输入锁存器的设计允许直接接口到4位、8位、12位或16位总线。从锁存器的第一级的12位数据，然后可以转移到第二级避免产生虚假模拟输出值。门闩响应频闪灯脉冲短至100 ns，允许使用最快的可用微处理器。

AD667的功能完备性和高性能源于先进的开关设计的结合。高速双极制造工艺和经过验证的激光晶片修整(LWT)技术。AD667在晶圆片级别进行调整，并规定在整个工作温度范围内，在+259C和±1/2 LSB时，最大线性度误差(K, B级)为±1/4 LSB。芯片上的地下(埋地)齐纳二极管提供了一个低噪声电压参考，具有长期稳定和温度漂移特性，可与最好的离散ref相媲美。erence二极管。激光微调过程提供了良好的线性度，也用于微调参考的绝对值及其温度系数。因此，AD667非常适合宽温度范围的性能，最大线性度误差为±1/2 LSB，保证了整个温度范围的单调性。热传导的全面增益TC为5 ppm/C。

AD667有五个性能等级可供选择。AD6671和K被指定用于超过OC到+70 C的温度范围内，并可提供28针模塑DIP (N)或PLCC (P)包装。AD667S等级指定为55% c至+ 1255% c范围，可用于陶瓷浸渍(D)或ICC (E)包装。AD667A和B适用于259c至+85 C的温度范围，采用28针密封陶瓷浸入(D)封装。产品亮点1. AD667是一个完整的电压输出DAC与电压参考和数字锁存在一个单一的IC芯片2. 双缓冲锁存结构允许直接接口到4-，8-，12-，或16位数据总线，所有的逻辑输入是TTL或者5伏CMOS兼容。

3.内部埋置齐纳参考是激光修剪到10.00伏特与一个±1%的最大误差。参考电压也可用于外部应用。4. 增益设置和双极偏置电阻匹配到内部梯形网络，以保证低增益温度系数，并为最小的全尺寸和双极偏置误差进行激光修剪5. 当适当补偿时，精确的高速电流转向开关和车载高速输出放大器在2 /2 LSB内实现10v的全尺寸过渡。6. AD667有兼容MIL STD-883的版本。详细规格请参阅模拟设备军用产品数据手册或现行AD667/883B数据表。
