一般的描述

XR16C854/854D1(854)是一个增强的四路通用异步接收器和发射机(UART)，每个具有128字节的发送和接收FIFO，发送和接收FIFO计数器和触发器水平，自动硬件和软件流量控制，数据速率高达2mbps每个UART都有一组寄存器，为用户提供操作状态和控制、接收器错误指示和调制解调器串行接口控制。系统中断可以根据设计要求进行调整。一个内部环回功能允许。板载诊断。

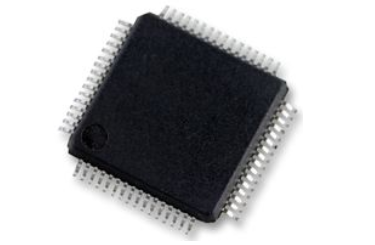

854有64引脚的LQFP, 68引脚的PLCC和100引脚的QFP封装。64引脚的封装只提供16模式的接口，但是68和100引脚的封装提供了额外的68模式接口，可以方便地与摩托罗拉处理器集成。XR16C854CV(64引脚)提供三个状态中断输出，而XR16C854DV提供连续中断输出。100引脚包提供额外的FIFO状态输出(TXRDY#和RXRDY# A-D)，单独的红外传输数据输出(IRTX A-D)和通道C外部时钟输入(CHCCLK)。XR16C854/854D兼容行业标准ST16C554/554D和ST16C654/654D.

特性增加了顶部标记日期代码为和更新的设备功能:5伏容压输入2.97到5.5伏的操作Pin-to-pin兼容行业标准ST16C554和ST16C654和TI的TL16C554N和TL16C754BFN英特尔或摩托罗拉数据总线接口选择四个独立的UART频道寄存器集兼容16C550数据速率高达2mbps发送和接收FIFO电平自动硬件(RTS/CTS)流量控制可选自动RTS流量控制滞后自动软件(Xon/Xoff)流量控制无线红外(IrDA 1.0)编码器/解码睡眠模式(200 uA典型)晶体振荡器或外部时钟输入应用便携式电器电信网络路由器以太网网络路由器蜂窝数据设备工厂自动化和过程控制.
