AD9361是一款高性能、高度集成的射频敏捷收发器，设计用于3G和4G基站应用。它的可编程性和宽频带能力使其成为广泛收发器应用的理想选择。该设备将射频前端与灵活的混合信号基带部分和集成频率合成器结合在一起，通过向处理器提供可配置的数字接口简化了设计。

AD9361工作在70 MHz至6.0 GHz范围内，覆盖大多数许可和非许可频段。Channell带宽支持200khz ~ 56mhz。两个独立的直接转换接收机具有状态。艺术噪声图和线性度。每个接收(RX)子系统包括独立的自动增益控制(AGC)、直流偏置校正、正交校正和数字滤波，因此在数字基带中不需要这些功能。AD9361还具有灵活的手动增益模式，可以外部控制。

每通道两个高动态范围adc对接收到的I和Q信号进行数字化，并将它们通过con传递可图的抽取滤波器和128抽头FIR滤波器在适当的采样率下产生12位输出信号发射机采用直接转换结构，以超低噪声实现高调制精度。这种发射机的设计产生了最佳的TX EVM <-40 dB，为外部PA选择提供了显著的系统余量。全集成锁相环(PLLs)为所有接收和发射通道提供低功率分数n频率合成。

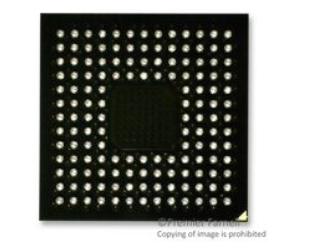

将频分双工(FDD)系统所要求的信道隔离集成到设计中，将所有的压控振荡器和环路滤波器组件集成到设计中。AD9361的核心可以直接从1.3 v稳压器供电。IC通过一个标准的4线串口和4个实时1/O控制引脚控制。综合断电模式包括在正常使用期间最大限度地减少功耗。AD9361封装在一个10毫米×10毫米，144球芯片规模封装球栅阵列(CSP_BGA)中。

特性

RF 2 x 2收发器集成12位dac和adc频段:70mhz ~ 6.0 GHz支持TDD和FPD操作可调频道BW: <200 kHz至56 MHz双接收器:6个差分或12个单端输入超强的接收机灵敏度，噪声系数为2.5 dBRX增益控制器实时监测和控制信号手动增益独立自动增益控制双发射机:4差分输出高线性宽带传输TX EVM： S-40 dBTX噪音:s-157 dBm/Hz噪音文件TX显示器:266 dB动态范围，1 dB精度)集成fractional-N合成器2.5 Hzmaximum本振步长(LO)多芯片同步CMOS / LVDS数字接口.
