应用程序

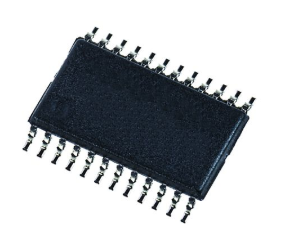

一般的描述OP497是一个四路运算放大器，具有节省空间的精密性能，工业标准16引SolC封装其出色的精度与低功率和极低的输入偏置电流的结合，使四极OP497在各种各样的应用中都很有用。OP497的精度性能包括非常低的offse (<50 V)和低漂移(<0.5μV/C)。

开环增益超过2000 V/mV，保证了在所有应用中的高线性度。它的共模抑制为>120 dB，从而消除了共模信号引起的误差。OP497具有>120 dB的电源抑制，使电池供电系统中的偏置电压变化最小化。OP497的供电电流<625 LA每个放大器，它可以工作在低到t2 V的witb供电电压下。

OP497使用带有偏置电流附属的超β输入级，以在所有温度下保持picoamp偏置电流。这与FET输入运算放大器形成对比，后者的偏置电流从picoamp范围内的259℃开始，但温度每升高10℃，偏置电流就会翻倍，达到纳放大器范围内的85℃以上。OP497在25℃时输入偏置电流< 100pa。

信息极低的偏置电流使得OP497非常适合用于采样保持放大器、峰值检测器和必须在宽温度范围内工作的对数放大器。OP497不需要平衡输入电阻。高源电阻，即使在不平衡时，也只能最小程度地降低偏移电压和TCVoeOP497的输入引脚通过背对背二极管和限流电阻来保护，以防止大的微分电压。输入端的共模电压不受限制，并且可能随所用电源电压的全范围变化。OP497对电源轨道的操作净空要求非常小，并且指定在电源低至±2 V的情况下操作。通常，共模范围扩展到每条钢轨1V以内。当使用10k负载时，输出通常摆动到轨的I V以内。交流性能OP497的交流特性在其全工作温度范围内高度稳定。图30显示了单位增益的小信号响应。OP497在输出端具有极大的容性负载，即使在1000 pF负载下也能显示出极好的响应(见图31)。
