一般的描述

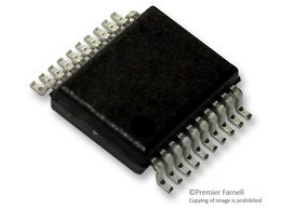

ADG333A是一个单片CMOS器件，包括四个独立选择的SPDT开关。它采用LC'MOS工艺设计，具有低功耗、高开关速度和低通阻的特点。on电阻剖面在全模拟输入范围内非常平坦，确保在切换音频信号时良好的线性度和低失真。高交换速度也使艺术适合视频信号交换。CMOS结构确保了超低的功耗，使该部件非常适合便携式，电池供电的仪器。当v打开时，每个开关在botl方向上都进行得很好，并且有一个扩展到电源的输入信号范围。在关闭状态下，信号水平到供应被阻塞。在多路复用器应用中，所有的开关都显示出先开后开的开关动作。本设计的内在特点是低电荷.

应用程序信息ADG333A供应电压ADG333A可以通过双路or信号电源工作。单电源运行时，Vss应与GND连接。当使用双电源时，ADG333A也可以在不平衡电源下工作;例如:Vna = 20v, Vss=-5 V。唯一的限制是Von到GND不得超过30v, Vss到GND不得低于30v, Vpo到Vss不得超过+ 44v。重要的是要记住，ADG333A电源电压直接影响输入信号范围，开关电阻和部分的开关次数。从典型的性能特性曲线可以清楚地看出电源对这些特性的影响。

电源测序当使用CMOS器件时，必须小心以确保正确的电源顺序。不正确的电源顺序可能导致设备受到超过绝对最大额定值所列的应力。对于ADG333A也是如此。总是先打开Vno，然后是Vss和逻辑信号。在最大指定额定值内的外部信号可以安全地呈现给开关的源或漏端
