描述

Allegro ACS712为工业中的acor直流传感提供经济和精确的解决方案。商业和通信系统。设备包允许客户容易地实现。典型的应用包括电机控制，负载检测和管理，开关模式电源，和过流故障保护。该设备不打算用于汽车应用。该装置由一台精密仪器组成。low-offiset。

线性霍尔电路与位于模具表面附近的铜传导路径。通过这条铜传导路径的外加电流产生磁场，霍尔C将磁场转换成成比例的电压。

一个精确的、比例的电压由低偏移斩波稳定的BiCMOS霍尔IC提供，该IC在封装后进行了精确编程。当增加的电流流过初级铜导通路径(从引脚I和2，到引脚3和4)时，器件的输出有一个正斜率(>Vjouro)，这是用于电流采样的路径。该导电通路的内阻典型为1.2 m2，功耗低。铜导体的厚度允许.

描述(继续)该设备可在高达5倍的过流条件下工作。导电路径的端子与信号引线(通过8的引脚)电隔离。这使得ACS712可以用于需要电隔离的应用，而不需要使用光隔离器或其他昂贵的隔离技术。

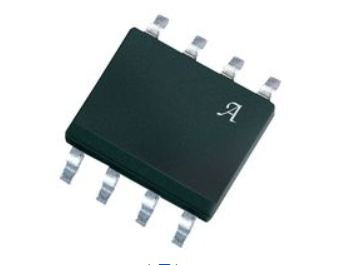

ACS712在一个小的表面安装SOIC8封装中提供，引线框架镀100%亚光锡，这与标准铅(Pb)免费印刷电路板组装工艺兼容。在内部，该设备是无铅的，除了翻转芯片高温铅基焊锡球，目前豁免RoHS。设备在出厂前已完全校准.
