ADC12DJ5200RF评估模块（EVM）允许评估器件ADC12DJ5200RF。ADC12DJ5200RF是一款低功耗，12位，双路5.2-GSPS /单10.4-GSPS，RF采样模数转换器（ADC），具有缓冲模拟输入，集成的数字下变频器，具有可编程NCO和抽取设置（包括未抽取的12位和8位ADC输出），具有JESD204B / C接口。EVM具有变压器耦合的模拟输入，可适应各种信号源和频率。

LVM2582时钟合成器和LMK04828 JESD204B / C时钟发生器包含在EVM上，可以配置为提供超低抖动ADC器件时钟和SYSREF，以提供完整的JESD204B / C子类1时钟解决方案。

ADC12DJ5200RF，LMX2582和LMK04828通过易于使用的软件GUI进行控制，从而可以快速配置各种用途。

ADC12DJ5200RFEVM通过高速FMC +连接器直接连接到TSW14J57EVM数据捕获硬件。使用TSW14J57EVM时，高速数据转换器专业软件（DATACONVERTERPRO-SW）也可用于数据捕获和分析支持。

特征

灵活的变压器耦合模拟输入，可支持多种信号源和频率

易于使用的软件GUI，可通过USB接口将ADC12DJ5200RF，LMX2582和LMK04828器件配置为各种配置

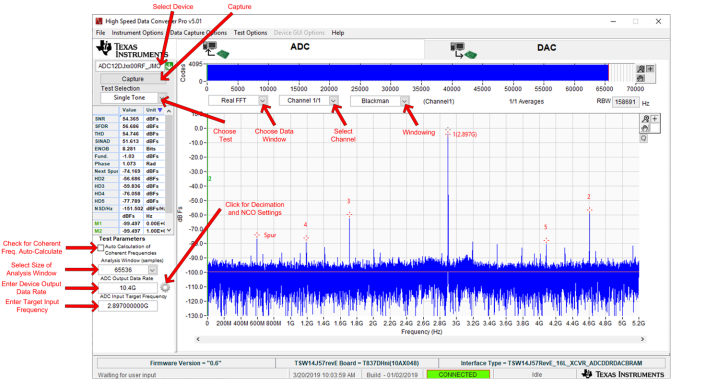

通过高速数据转换器专业软件（DATACONVERTERPRO-SW）快速评估ADC性能

轻松连接到TSW14J57EVM数据采集卡（单独出售）
