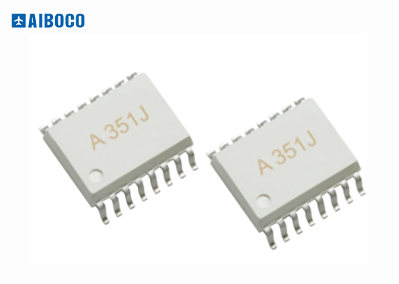

Broadcom ACPL-351J 5A栅极驱动器光耦合器设有过流检测和故障信号功能，具有高峰值输出电流和宽工作电压范围。这些光耦合器具有快速传播延迟、出色的计时偏移性能以及可控制接通和关闭时间的双输出驱动。ACPL-350J光耦合器为IGBT/MOSFET提供过流保护和故障信号，用于外部隔离反馈。这些栅极驱动器光耦合器的工作温度范围为-40°C至105°C，采用紧凑型表面贴装SO-16封装。ACPL-350J光耦合器通过安全监管IEC/EN/DIN、UL和CSA增强绝缘认证。典型应用包括工业驱动器和逆变器、可再生能源逆变器和开关电源。

特性

• ACPL-351J 5A最大峰值输出电流

• 150ns最大传播延迟

• 双输出驱动可控制打开和关闭时间

• 带可配置“软”关断的过流检测

• 故障信号，用于外部隔离反馈

• 带迟滞的欠压闭锁 (UVLO)

• 100kV/µs最小共模抑制 (CMR)（VCM = 1500V时）

• 宽工作电压范围VDD2 ：15V至30V

• 工业温度范围：−40°C至105°C

• 8.3mm爬电距离和电气间隙

安全

• 通过UL认证，5000 VRMS，持续1分钟

• CSA

• IEC/EN/DIN EN 60747-5-5 VIORM = 1414 VPEAK

应用

• IGBT和SiC/GaN MOSFET栅极驱动

• 工业驱动器和逆变器

• 可再生能源逆变器

• 开关电源

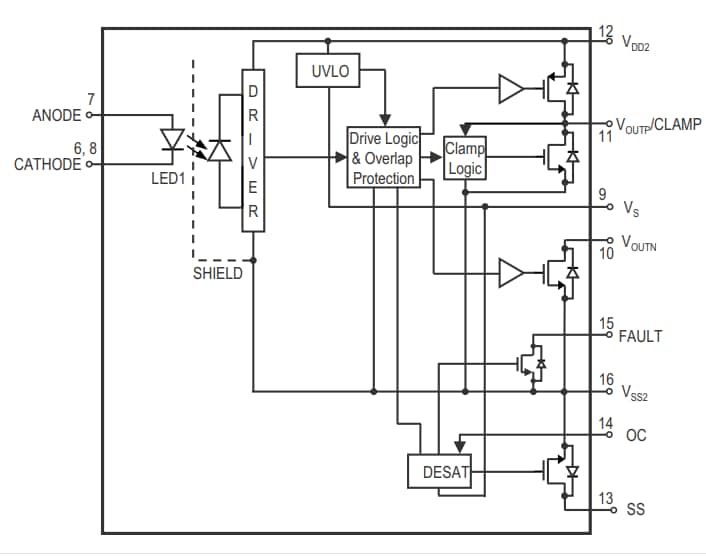

功能框图

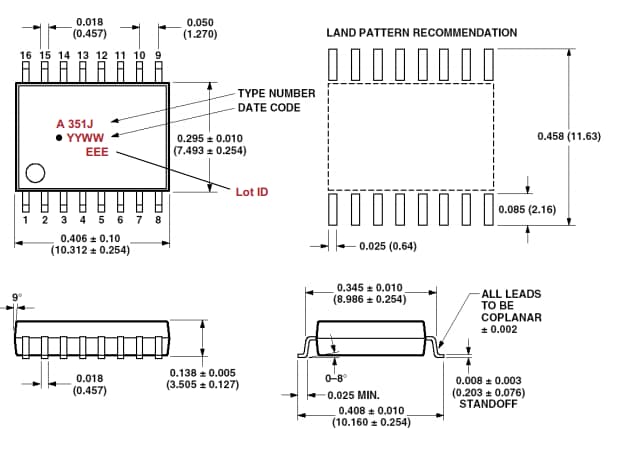

机械图纸
