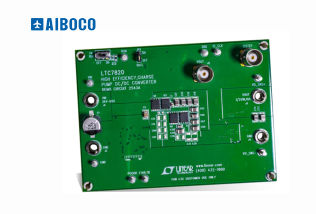

Linear Technology/Analog Devices LTC7820演示板用作一款分压器，具有2:1降压比、98.7%的效率以及高达20A的电流。DC2543A演示板包括LTC820控制器和2543A演示电路。

2543B演示电路是一款高效率、高密度、开环充电泵（无电感器）直流/直流转换器。该演示板是一款分压器，可在36V至60V的输入电压范围内实现2:1的降压比。输出电压是输入电压一半 (VIN/2) 的固定比率，可提供10A负载电流。该演示板可通过添加15个片式电容器提供20A的最大负载。

将48VIN转换为24VOUT (10A) 时，DC2543B可提供高达98.7％的高效率。当配置为20A输出并将48VIN转换为24VOUT (20A) 时，可实现高达98.4％的效率。

该演示板设有LTC7820，这是一款采用4mm x 5mm QFN封装的固定比例高电压大功率开关电容器/充电泵控制器。有关更多详细信息，请参见LTC7820数据手册。

DC2543B需要在没有负载电流或非常小的负载电流（小于50mA）的情况下使用默认设置进行上电。VO建立后可以施加大负载电流。该板提供断开FET选项，由LTC7820 FAULT引脚进行控制，可在启动期间断开负载（如原理图所示）。有关分压器启动的更多详细信息，请参见LTC7820数据手册中的“开关前的分压器预平衡”部分。该板还具有过流和热关断等保护功能，因此极为可靠。
