ALM2402F-Q1是一款双电源运算放大器，其功能和性能使其非常适合基于分解器的汽车应用。器件的高增益带宽和压摆率，以及连续的高输出电流驱动能力，使该器件成为提供现代旋转变压器所需的低失真和差分高振幅激励的绝佳选择。当通过易受故障影响的电线驱动模拟信号时，限流和过热检测可增强整体系统的鲁棒性。

ALM2402F-Q1的轨到轨输出由低R ds（on） PMOS和NMOS晶体管使能，从而使功耗保持较低。带有散热垫和低RθJA的小型HTSSOP封装允许用户向负载提供高电流，同时最小化电路板空间。当在现代混合动力和电动汽车中使用时，这种最小化的电路板空间是ALM2402F-Q1提供的主要优势之一。

ALM2402F-Q1的最大输出电压由本页底部的最大输出电压与频率关系图确定。

符合AEC-Q100的汽车应用要求：

温度等级1：–40°C至+ 125°C，T A

低失调电压：1 mV（典型值）

高输出电流驱动：400 mA，连续（每通道）

替代分立式运算放大器和晶体管

两种电源的宽电源范围（最高16 V）

过热关机

电流限制

关断引脚，适用于低I Q应用

在大电容负载下稳定

2 MHz的增益带宽，压摆率为3.4V / µs

内部RF / EMI滤波器

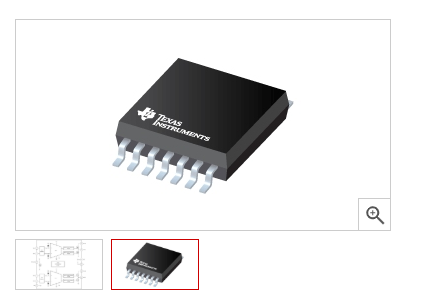

封装：14引脚HTSSOP（PWP）
