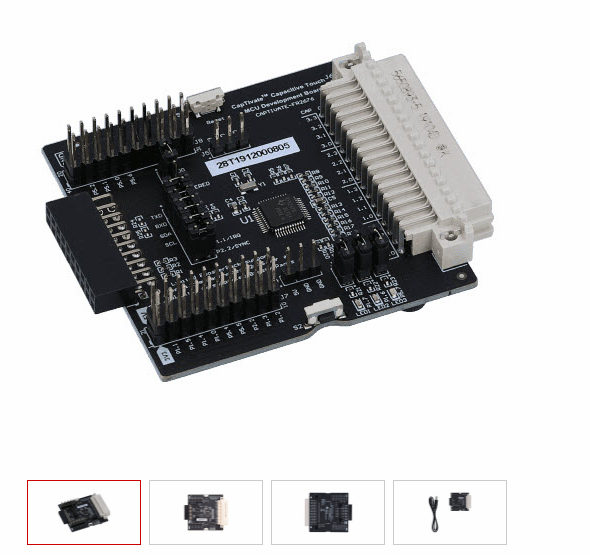

MSP430FR2676 CapTIvate™触摸MCU板（CAPTIVATE-FR2676）是一个简单的评估板，用于通过使用插入式传感器板（单独出售）来评估电容式触摸和接近传感器。
MCU板具有一个20针凹式调试连接器，用于调试板载MSP430FR2676 CapTIvate触摸MCU，以及一个用于48针传感器面板的连接器，该面板连接（或连接到）外部电容式触摸传感器。MCU板还包括用于部分填充的BoosterPack™插件模块的接头，以实现对LaunchPad™开发套件和BoosterPack插件模块的有限生态系统支持。
EVM当前支持以下工具包，这些工具包可在“带蓝牙®低能耗和电容式触摸参考设计的访问控制面板 ”（设计编号：TIDM-1004）中找到：MSP-EXP432P401R开发套件，BOOSTXL-CC2650MA BoosterPack插件模块，和BOOSTXL-K350QVG-S1 BoosterPack插件模块。EVM当前还支持在“具有MSP430™电容式触摸MCU，触觉和LCD参考设计的SimpleLink™MSP432™MCU”（设计编号：TIDM-CAPTIVATE-MSP432）中找到的这些套件：MSP-EXP432P401R开发套件和BOOSTXL-K350QVG -S1 BoosterPack插件模块。
特征
与CapTIvate生态系统传感器面板的接口，例如CAPTIVATE-BSWP
传感器面板连接器上提供16个启用电容式触摸的IO
有限的BoosterPack模块支持
外部电源接头，可用于向PCB提供外部电源
3个板载LED和1个板载按钮
MSP430微控制器
MSP430FR2672 — 具有16个I / O（16个传感器），8KB FRAM，2KB SRAM，27个I / O和12位ADC的电容式触摸MCUMSP430FR2673 — 具有16个I / O（64个传感器），16KB FRAM，4KB SRAM，27个I / O和12位ADC的电容式触摸MCUMSP430FR2675 — 具有16个触摸IO（64个传感器），32KB FRAM，6KB SRAM，43 IO，12位ADC，105C的电容式触摸MCUMSP430FR2676 — 具有16个触摸IO（64个传感器），64KB FRAM，8KB SRAM，43 IO，12位ADC，105C的电容式触摸MCU
| 名称 | 设备支持 | 特征 |
|---|---|---|
| MSP430Ware™软件 | 所有MSP430 MCU | 用于使用MSP430 MCU进行开发的一组设计资源，包括多种高度抽象的软件库。该软件可以作为Code Composer Studio™IDE桌面和云版本的组件，也可以作为独立软件包使用。 |
| CapTIvate设计中心 | 电容式触摸 MCU | 使用MSP430 CapTIvate MCU简化和加速电容式触摸设计的工具，文档和软件示例。将电容式按钮，滑块，滚轮和接近传感器拖放到工作区，然后使用GUI生成代码，实时配置和调整。 |
| 超声波设计中心 | 超声波感应MCU | 用于开发超声传感解决方案的工具，GUI，文档，软件库和应用示例。GUI允许用户配置和自定义与换能器和管道尺寸有关的参数，以及分析和捕获波形。 |
| 能源计量设计中心 | MSP430i20xx和MSP430F67xx基于闪存的MCU | 一种快速开发工具，可进行能量测量。设计中心包括一个GUI，文档，软件库和示例，这些示例可以简化开发并加快在各种功率监控和能量测量应用中的设计。 |
| Code Composer Studio IDE | 所有MSP430 MCU | 一套用于开发和调试嵌入式应用程序的工具。它包括一个优化的C / C ++编译器，源代码编辑器，项目构建环境，调试器，分析器和许多其他功能。 |
| 能源IDE | 通过LaunchPad开发套件支持设备 | 一个开放源代码和社区驱动的IDE和软件框架。Energia基于Wiring框架，提供了直观的编码环境以及易于使用的功能性API和库的强大框架，用于对微控制器进行编程。 |
| IAR嵌入式工作台® | 所有MSP430 MCU | 完整的调试器和C / C ++编译器工具链，用于基于MSP430 MCU构建和调试嵌入式应用程序。调试器已完全集成，可进行源代码和反汇编级别的调试，并支持复杂的代码和数据断点。 |
| GCC开源软件包 | 所有MSP430 MCU | 免费，完整的调试器和开源C / C ++编译器工具链，用于使用MSP430 MCU构建和调试嵌入式应用程序，而没有代码大小限制。这些编译器可以从命令行独立使用，也可以在Code Composer Studio IDE中使用。 |
