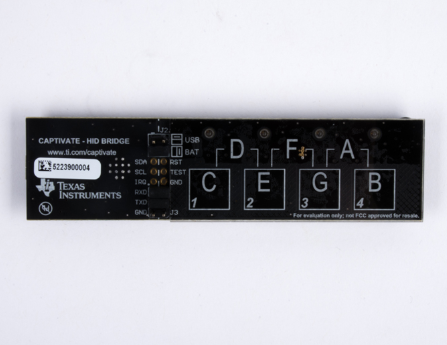

M430-CAPMINI是用于MSP430FR2512电容式触摸感应微控制器的易于使用的评估板。它展示了CapTIvate技术的关键功能，例如超低功耗和易用性。板载的CapTIvate HID桥接工具通过CapTIvate Design Center支持触摸在线调整。该评估板包括四个触摸按钮和四个LED，以创建简单的用户界面。它还为高级应用程序提供了蜂鸣器。该评估板可以通过USB电缆或板载CR1632币形电池供电，从而可以进行独立的便携式演示。
特征
具有超低功耗MSP430FR2512电容式感应MCU
四个电容式触摸按钮
板载扬声器，用于输出声音
板载HID桥接器，用于与PC上的CapTIvate Design Center通信
MSP430微控制器
MSP430F5510 — 具有32KB闪存，4KB SRAM，10位ADC，比较器，DMA，UART / SPI / I2C，USB，硬件乘法器的25 MHz MCUMSP430FR2512 — 具有4个触摸IO（4个传感器），8KB FRAM，2KB SRAM，15 IO，10位ADC的电容式触摸MCU
ESD保护和TVS浪涌二极管
TPD2E001 —具有 1.5nF ，±8kV双路ESD保护二极管，具有1-nA最大漏电流和VCC引脚，用于USB 2.0
