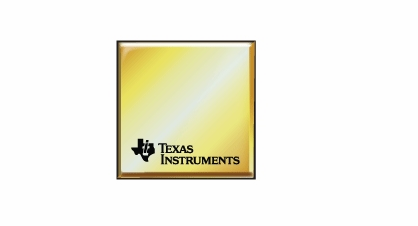

SE555是一款精密定时电路，能够产生准确的时间延迟或振荡。在延时或单稳态工作模式下，定时间隔由单个外部电阻器和电容器网络控制。在非稳态工作模式下，可以通过两个外部电阻和一个外部电容器独立控制频率和占空比。

阈值和触发电平通常分别是V CC的三分之二和三分之一。这些电平可以通过使用控制电压端子来更改。当触发输入低于触发电平时，触发器被置位，输出变为高电平。如果触发输入高于触发电平并且阈值输入高于阈值电平，则触发器将复位并且输出为低电平。复位（RESET）输入可以覆盖所有其他输入，并且可以用于启动新的计时周期。当RESET变为低电平时，触发器复位，并且输出变为低电平。当输出为低时，在放电（DISCH）与地面之间会提供一条低阻抗路径。

输出电路能够吸收或提供高达100 mA的电流。指定的工作电压为4.5 V至16.5V。使用5 V电源时，输出电平与TTL输入兼容。

时间从微秒到小时

不稳定或单稳态运行

可调占空比

兼容TTL的输出可以吸收或输出高达100 mA的电流

QML-V合格，SMD 5962-98555

军用温度范围（–55°C至125°C）

耐辐射：25 kRad（Si）TID （1）
