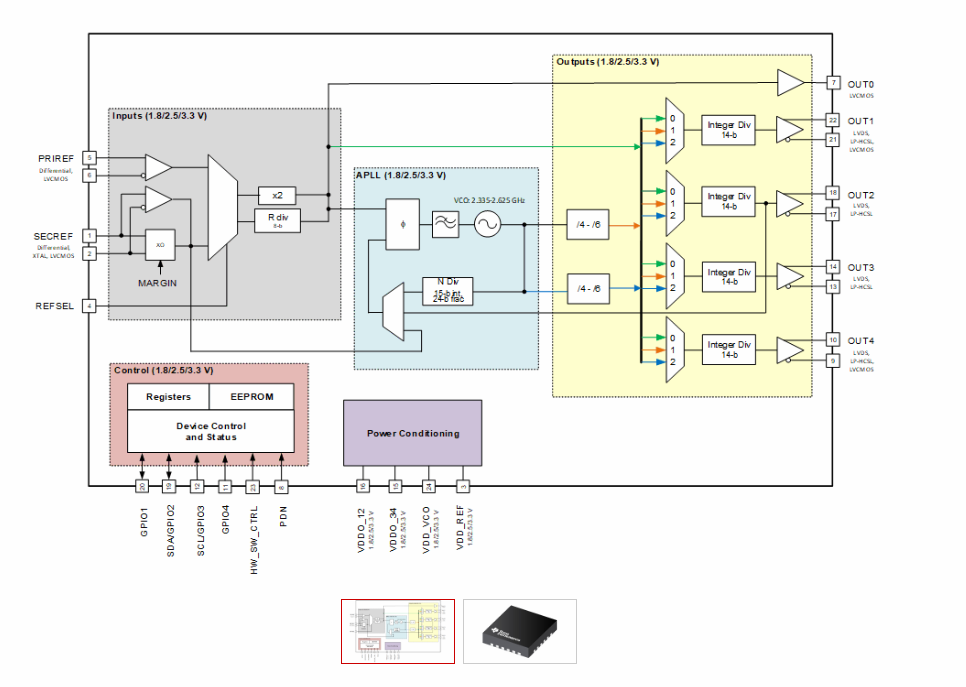

CDCE6214是一款四通道，超低功耗，中级抖动时钟发生器，可以产生五个独立的时钟输出，可以在各种驱动器模式之间进行选择。输入源可以是单端或差分输入时钟源，也可以是晶体。CDCE6214具有frac-N PLL，可从任何输入频率合成不相关的基频。可以通过I 2 C接口配置CDCE6214 。在没有串行接口的情况下，GPIO引脚可以在引脚模式下使用，以将产品配置为独特的配置。

片上EEPROM可用于更改配置，该配置可通过引脚进行预选择。该器件提供无干扰操作的频率裕度选项，以支持系统设计验证测试（DVT）和以太网音视频桥接（eAVB）。通过在DCO模式下控制分数反馈分频器，可以在任何输出通道上使用精细的频率裕度。

内部电源调节可提供出色的电源纹波抑制（PSRR），从而降低了电源传输网络的成本和复杂性。模拟和数字内核模块采用1.8V，2.5V或3.3V±5％电源供电，输出模块采用1.8V，2.5V或3.3V±5％电源供电。

CDCE6214以超低功耗，小占位面积实现了来自单个基准的高性能时钟树。出厂和用户可编程的EEPROM功能使CDCE6214成为易于使用的即时接通时钟设备，且功耗低。

具有杂散（12 kHz – 20 MHz，F out > 100 MHz）时具有RMS抖动的可配置高性能，低功耗frac-N PLL，其值为：

差分输出：典型值为1.7 ps，最大为2.1 ps

LVCMOS输出：典型2.0 ps，最大4.0 ps

差分输出：典型350 fs，最大600 fs

LVCMOS输出：典型1.05 ps，最大1.5 ps

整数模式：

小数模式：

支持带SSC的PCIe Gen1 / 2/3/4和不带SSC的Gen 1/2/3/4/5

2.335-GHz至2.625-GHz内部VCO

典型功耗：4输出通道为65 mA，1输出通道为23 mA。

通用时钟输入，两个参考输入用于冗余

差分交流耦合或LVCMOS：10 MHz至200 MHz

晶体：10 MHz至50 MHz

灵活的输出时钟分配

4个通道分频器：从24 kHz到328.125 MHz的多达5个独特的输出频率

OUT0 – OUT4引脚上的类LVDS，LP-HCSL或LVCMOS输出的组合

无毛刺输出分配器切换和输出通道同步

通过GPIO和寄存器的独立输出使能

频率裕度选项

DCO模式：频率递增/递减，步长为10ppb或更小

完全集成的可配置环路带宽：100 kHz至1.6 MHz

单电源或混合电源，用于电平转换：1.8 V / 2.5 V / 3.3 V

可配置的GPIO和灵活的配置选项

I 2 C兼容接口：高达400 kHz

具有两页的集成EEPROM和外部选择引脚。允许原位编程。

支持100Ω系统

低电磁辐射

占地面积小：24引脚VQFN（4 mm×4 mm）
