一般的描述

OP282/0P482双和四倍运算放大器在极低的电源电流下具有极好的速度。转换速率通常为9 V/us，每个放大器的供电电流小于250 μA。这些单位增益稳定放大器的典型增益带宽为4mhz。OP282/0P482的IFET输入级确保偏置电流通常为几皮安，在全温度范围内小于500 pA。双级放大器的偏置电压小于3mv，四级放大器的偏置电压小于4mv。

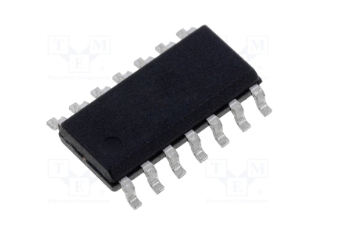

OP282/0P482具有宽输出摆幅(每个电源1.5 V以内)、低功耗和高转率，是电池供电系统或功率限制应用的理想选择。包含正电源的输入共模范围使OP282/0P482成为高端信号调理的最佳选择。OP282/0P482在扩展的工业温度范围内指定。OP282可在标准8引线，窄SOIC和MSOP包。

应用程序信息OP282和OP482是双和四路JFET运算放大器，在低功率下进行了高速优化。这种组合使这些放大器成为电池供电或低功率应用的优秀选择，需要高于平均性能。

受益于这种性能组合的应用包括电信、地球物理勘探、便携式医疗设备和导航仪器。高端信号调节许多应用需要对正轨附近的信号进行传感。OP282和OP482经过测试，并保证在包含正电源的共模范围内(-11 Vs VcMs +15 V)。这种传感常用的一个应用是对电源电流的传感。因此，OP282/0P482可用于电流传感应用，如图45所示的局部电路。在这个电路中，通过一个低值电阻的压降，如这里显示的0.1 2，被放大到7.5 V。输出可以用来限制电流。

可编程状态变量滤波器图48所示的电路可以用于精确编程o、截止频率(f)和两极状态变量滤波器的增益。OP482器件具有高带宽、低功耗、低噪声等优点。这个电路只需要三个封装，因为没有运放和dac的四路配置。图中所示的DAC是在电压模式下使用的:因此，许多值只取决于DAC的精度，而不是DAC电阻梯的绝对值。这使得这个电路对于可编程滤波器来说异常精确。调节DAC 1可以改变RI的信号振幅;因此，DAC衰减次数RI决定了向积分电容CI充电的信号电流的数量.
