设备概览
概括

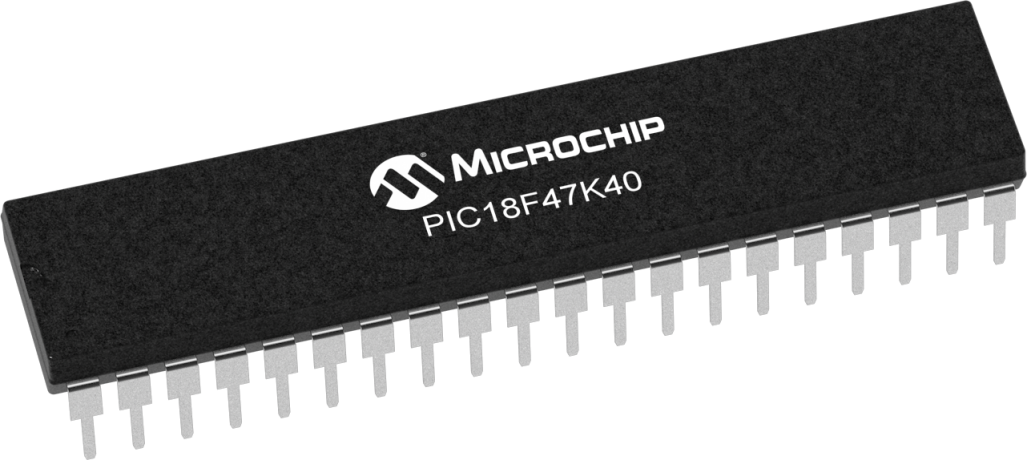

PIC18(L)F47K40 微控制器结合了大容量闪存/EE/RAM 存储器、丰富的外设集成、XLP 和 5V 支持，以适应各种通用应用。这些 40 引脚器件提供核心独立外设，例如 CWG、WWDT、CRC/内存扫描、硬件 CVD、过零检测和外设引脚选择，从而提高设计灵活性并降低系统成本。
附加的功能
PIC18 内核，具有 83 条指令，31 个堆栈级别
内部 64MHz 振荡器
工作电压范围：-“F”版本（2.3V – 5.5V）- 低功耗“LF”版本（1.8V – 3.6V）
温度范围：- 工业版（-40C 至 85C）- 扩展版（-40C 至 125C）
具有自读/写能力的 128 KB 闪存程序存储器
3728 字节数据 SRAM 存储器
1024 字节的 EEPROM
35 个 10 位 ADC 通道
1 个 5 位 DAC
2 个比较器
固定参考电压 (FVR) 模块 - 1.024V、2.048V 和 4.096V 输出电平
用于 mTouch 按钮/滑块的硬件电容分压器 (CVD)
1 x 过零检测
2 个 I2C/SPI
2 个具有 LIN 支持的 EUSART
CRC 与内存扫描
窗口看门狗定时器 (WWDT)
1 个硬件限制定时器 (HLT)
1 x 互补波形发生器
2 个独立的 10 位 PWM 模块
2 x 捕捉/比较/PWM 模块
三个 8 位定时器/计数器
四个 16 位定时器/计数器
1 个硬件限制定时器 (HLT)
扩展看门狗定时器 (WDT)
极低功耗 (XLP) 技术
打盹、空闲和睡眠省电操作模式
睡眠模式：50nA @ 1.8V，典型值
有源模式：32uA/MHz @ 1.8V，典型值
低电流上电复位 (POR)
掉电复位 (BOR)
低功耗 BOR (LPBOR)
外设引脚选择
在线调试集成片上
通过两个引脚进行在线串行编程 (ICSP)
