描述

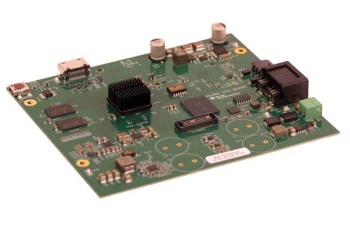

Jacinto™ 汽车处理器数字集群汽车参考设计 (DCARD) 是一种成本优化设计，适用于可重新配置的数字集群系统。DCARD 是一种完整且独立的 6 层 PCB 设计，可在 1920x720 分辨率显示器上实现 60fps 数字集群解决方案，同时优化整体系统 BOM。DCARD 还支持用于警告铃声、从 CAN 唤醒和以太网连接的单区域音频输出。可以根据最终产品要求添加其他功能。例如，摄像头输入可用于集成后视摄像头或驾驶员监控，第二个显示输出可用于驱动平视显示器 (HUD)。系统电源管理经过优化，可最大程度减少可重构数字集群用例的整体系统 BOM。此设计针对诸如可重构数字集群、

特征

Jacinto 6 Entry (DRA71x) 应用处理器，用于在 1920x720 分辨率集群显示器上渲染和驱动 60 fps 集群图形

6 层 PCB 设计，最大限度地减少系统 BOM

使用 TCAN1043 CAN 收发器从 CAN 唤醒

CSI-2 摄像头输入，用于后视或驾驶员监控摄像头集成

优化的 TI 电源管理解决方案，包括 LM87523 和 LM5141

使用 DSC90C189 串行器支持 OpenLDI 集群显示
