飞机线束在按照工程图纸完成制造之后,除了必要的外观检查,需要进行电气性能的测试。对于数据总线或者高频电缆,需要测试其协议或专有电气属性,对于低频线束组件,则一般需要进行导通、绝缘、耐压测试。
导通测试—通过测试线路的电阻来验证一个回路上的两点间电气连接的好坏。
绝缘测试—通过测试线路与其它线路的绝缘电阻来检查该线路是否有短路或端接错误。
耐压测试—通过测试泄漏电流来检查电缆绝缘层是否存在缺陷,包括电缆制造和装配期间的损坏。所提及的测试均为线束制造装配完成时进行,其目的在于检验线束是否按照图纸正确端接以及导线绝缘层、屏蔽层的端接处理质量。

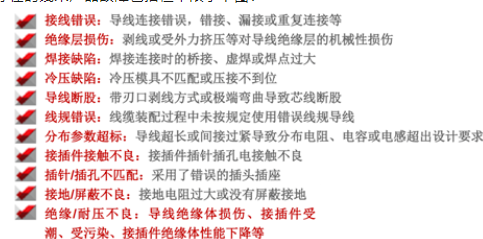

可能存在的线束产品故障包括但不限于下图:
根据EN2283的要求,航空线束需要至少在三个阶段进行电气性能测试,分别是:
按照工程图纸完成加工后(安装到飞机上之前);
线束安装到飞机卡箍与结构之后(连接设备之前);
按照工程指令进行修改之后。
