这个版本的Gore的quadrax电缆是铜基IFFF 1394h火线数据链接的首要解决方案。该v传输不间断的高保真信号,具有挠性,可在5400数据传输速率下连接高达30米(100英尺)的解决方案(表1)使用高度柔韧的耐用材料建造。

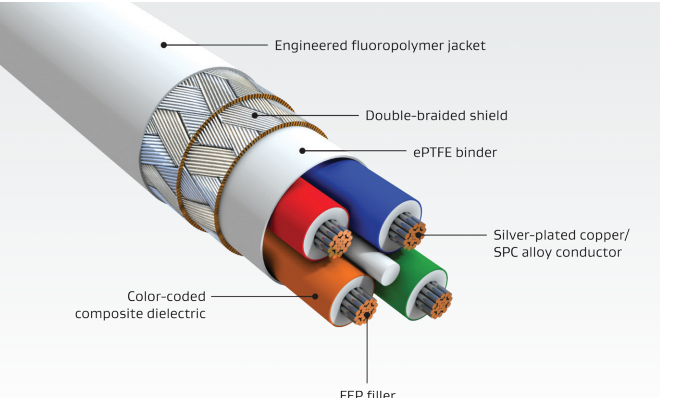

戈尔的电缆提供了一个保护屏障,以对抗恶劣的环境,长期的产品寿命(图1)。也。Gore的quadrax desian比双绞线结构小约40%(图2)。这些电缆也被证明可以为每架飞机节省5.2 ka (11.5 1b)。
典型的应用:
航空电子设备网络飞行控制网络视频系统任务系统标准的兼容性ABD0031 (AITM 2,0005);BSS7230;远第25部分附录F部分:可燃性ABD0031 (AITM 3.0005);BSS7239:毒性BSS7238;远第25部分,附录F,第五部分:烟密度安西/内马 WC 27500:环境测试,护套和标记IEEE 1394b:符合SAE AS5643T性能要求SAE AS4373TM绝缘电线(触点)可用数据的戈尔)SAE AS6070"/8:高速数据协议电缆要求.
带有挠性的信号完整性为保证火线电缆与挠曲的贯通性。在弯曲之前和弯曲期间,对传输500 Mb数据的15米(50英尺)电缆的eve模式进行了评估,菱形eve掩模表示IEEE 1394b规定的最小接收灵敏度(图3)。结果表明,戈尔的电缆通过了眼罩测试,且有一定的裕度,表明电缆的传输长度是可能的。将电缆绕半径为12.7 mm(0.5英寸)的芯轴缠绕20次,重复进行eve模式测试,未观察到弯曲时信号质量的显著下降(图4)。
电缆的准备激光剥离是制备GORE火线电缆的理想方法。另外。戈尔建议使用热敏或锋利的机械剥离器,另外,一个独特的方法是使短。在iacket材料上的水平缝,将其剥开以允许触点终止,并将iacket返回到其原始位置以便整齐闭合(图5)。有关电缆准备的更多信息,请与Gore代表联系。
Contact-Connector选项GORE“FireWire电缆设计用于各种高速航空航天连接器系统和背板,如ARINC和MIL-STD-38999,尺寸为8和22D触点。请联系西安福川电子科技,以获得准确的零件编号,工具信息和终止说明。
