PCB与西安福川电子科技制造的传感器被设计工程师和预测性维护专业人员用于测试和测量研究和开发以及工业应用中的振动、压力、力、声学、负载和冲击。
PCB Load & Torque, Inc. RS技术部生产的旋转套筒扳手扭矩传感器广泛应用于紧固件装配市场,用于验证手动和动力扭矩工具的性能。这些基于应变计的传感器安装在电动工具的输出驱动器上,测量工具施加到实际装配件上的紧固件上的扭矩。这种测量提供了关于工具关闭的重要信息,可以帮助确定适当组装的规格。

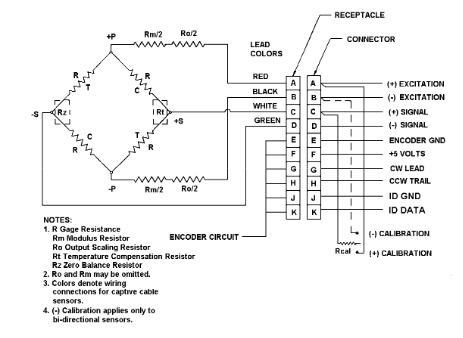

当配备了可选的角度编码器时,旋转扭矩传感器可以测量紧固件的旋转角度,这是关节完整性的重要指示。扭矩传感器可以提供数据,绘制扭矩与时间或扭矩与角度图,有助于分析有问题的接头,并确定适当的拧紧策略。该v也是一个kev组件的螺纹紧固件扭矩拉力试验机。旋转扭矩传感器的能力范围很广(从% Nm到25.000 Nm),适合最受欢迎的驱动器尺寸。所有模型都利用配置在惠斯通电桥电路中的应变片来产生主要的传感元件。四臂惠斯通电桥配置如下图1所示。图1中还显示了标准10针PT插座的接线代码
2.0安全信息应用负载必须限制在额定容量的100%。使用超过额定容量的负载会导致换能器的损坏和对操作人员的潜在伤害。因此,在对被审计或紧固失效的紧固件施加扭矩时一定要小心。在操作气动和电动工具时,要始终遵守标准的工厂安全程序。操作人员应始终遵守标准的车间安全规定,例如穿钢头鞋、戴安全眼镜等。
3.0机械安装机械安装包括连接适当大小的插座或驱动器配件到传感器的输出端。这个插座或驱动器将与被拧紧的紧固件对齐。传感器的输入端安装在工具的输出驱动器上。如果使用扭矩-角度传感器。安装好外壳,使其在运行过程中不会旋转。注:对于方形驱动单元,输入端为母驱动;输出端为公方驱动器。用于hex驱动单元。输入端为公传动;输出端为内六角驱动器
旋转扭矩传感器,自动识别,1000 Ibf-ft (1356 Nm), 1平方英寸驱动器,10针PT插座更多关于RS技术紧固件产品和应用的信息,单击用于紧固件测试或紧固件组装的链接测量范围:1000 Ibf-ft (1356 Nm)灵敏度:2.0 mV/V (2.0 mV/)非线性:<=0.25% FS最大转速:1000rpm
品牌 | 订货代码 | 名称描述 | 名称描述 |
PCB Piezotronics | 039001-53102 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039025-50051 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039025-50101 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039030-50021 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039030-50101 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039037-50022 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039037-50051 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039050-50101 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039050-51201 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039075-50301 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039075-51501 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039075-53601 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039201-53102 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039225-50101 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039225-51015 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039230-50021 | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 039230-50101 | 扭矩传感器 | Torque Sensors |
