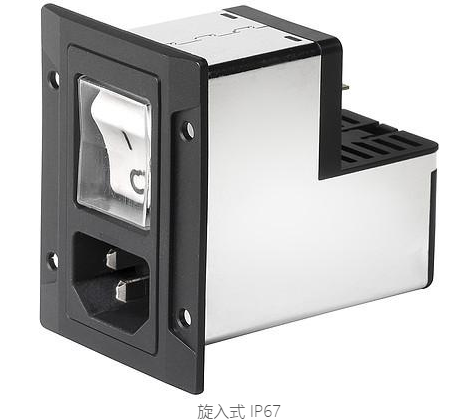

面板安装:正面旋入式或卡入式安装
3 功能:电器入口保护等级 I 或 II,断路器类型 TA35 2 极,标准和医疗版本的线路滤波器
快速连接端子 6.3 x 0.8 mm
IP67防护
嵌入式翘板开关
多种安装选项
V 型锁绳固定
所有单个元素都已接线
断路器不发光或发光
适用于符合 IEC/UL 60601-1 的医疗设备
对于符合 IEC/UL 62368-1 的应用,我们推荐带有泄放电阻器的变体
其他摇杆标记
医疗版 (M80)
电容CX1
白色款
高电感滤波器版本
额定值 IEC
1 - 10 A @ Ta 40 °C / 250 VAC;50赫兹
额定值 UL/CSA
1 - 15 A @ Ta 40 °C / 250 VAC;60赫兹
漏电流
标准 <0.5 mA (250 V / 60 Hz)
医疗 <5 µA (250 V / 60 Hz)
介电强度
> LN 之间 1.7 kVDC
> L/N-PE 之间 2.7 kVDC
测试电压(2 秒)
允许工作温度
-25°C 至 60°C
气候类别
25/060/21 ACC。符合 IEC 60068-1
知识产权保护
正面 IP40 / IP65 / IP67 acc. 符合 IEC 60529
防护等级
适用于防护等级为 I 或 II 的电器。符合 IEC 61140
终端
快速连接端子 6.3 x 0.8 mm
面板厚度 S
螺钉:最大 8 mm
安装螺钉扭矩最大 0.5 Nm
:S =1.0/1.2/1.5/2.0/2.5/3.0 mm
材料:外壳
热塑性塑料,黑色,UL 94V-0
电器入口/出口
C14 C18 符合。符合 IEC 60320-1
UL 498, CSA C22.2 no. 42(用于寒冷条件)引脚温度 70 °C,10 A,防护等级 I 或 II
断路器
累积 IEC/EN 60934、UL 1077、CSA 22.2 no. 235
2 极翘板开关,发光或不发光。可选欠压脱扣器或远程脱扣器
短路容量 Icn:
2000 A
线路滤波器
标准和医疗版本,IEC 60939,UL 60939-3,CSA C22.2 no. 8
技术细节
平均无故障时间
> 100'000 小时 符合 MIL-HB-217 F
