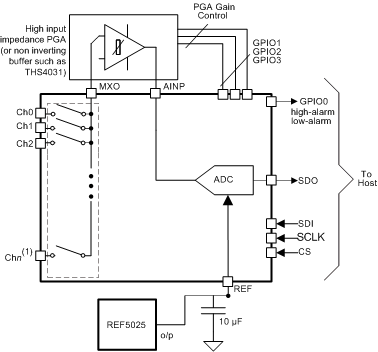

ADS79xx 是一个 12 位、10 位、8 位引脚兼容的多通道模数转换器系列。器件比较表显示了该产品系列的所有 12 种器件。
这些器件包括一个基于电容器的具有固有采样和保持功能的 SAR A/D 转换器。
这些器件接受 2.7 V 至 5.25 V 的宽模拟电源范围。极低的功耗使这些器件适用于电池供电和隔离式电源应用。
1.7-V 至 5.25-VI/O 的宽电源范围促进了与最常用数字主机的无缝接口。串行接口由CS和 SCLK控制,便于与微处理器和 DSP 连接。
输入信号在CS的下降沿进行采样。它使用 SCLK 进行转换、串行数据输出和读取串行数据。这些器件允许对预选通道进行自动排序或为下一个转换周期手动选择通道。
有两个软件可选输入范围(0 V 至 V REF和 0 V 至 2 × V REF)、可单独配置的 GPIO(在 TSSOP 的情况下为四个,在 VQFN 封装器件上为一个)以及每个通道的两个可编程警报阈值。这些功能使设备适用于大多数数据采集应用。
这些器件提供有吸引力的断电功能。当设备以较低的转换速度运行时,这对于节能非常有用。
该系列的 16 通道、12 通道器件采用 38 引脚 TSSOP 和 32 引脚 VQFN 封装,4/8 通道器件采用 30 引脚 TSSOP 和 24 引脚 VQFN 封装。
1MHz 采样率串行设备
12 位、10 位、8 位分辨率产品系列
零延迟
20MHz 串行接口
模拟电源范围:2.7 至 5.25 V
I/O 电源范围:1.7 至 5.25 V
两个 SW 可选单极输入范围:0 至 V REF和 0 至 2 x V REF
频道选择的自动和手动模式
4 通道、8 通道器件和 12 通道、16 通道器件占用相同的空间
每个通道两个可编程报警级别
TSSOP 封装中的四个可单独配置的 GPIO: VQFN 封装中的一个 GPIO
典型功耗:14.5 mW(+VA = 5 V,+VBD = 3 V),1 MSPS
掉电电流 (1 µA)
输入带宽(3 dB 时为 47 MHz)
38、30 引脚 TSSOP 和 32、24 引脚 VQFN 封装
